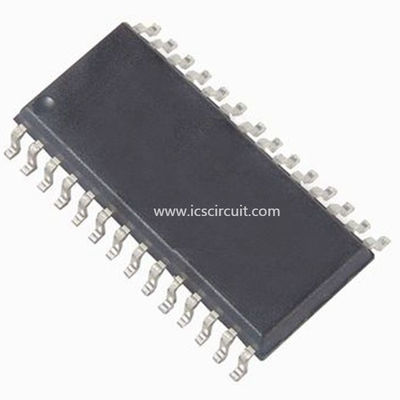

M41ST87WMX6 1280 Beetje (160 X8) de Veilige Periodieke Supervisor van Rtc en Nvram-met Tamp

M41ST87WMX6 - STMICROELECTRONICS - 5,0, 3,3, OF 3.0V, 1280 BEETJE (160 X8) DE VEILIGE PERIODIEKE SUPERVISOR VAN RTC EN NVRAM-MET TAMP

Snel Detail:

5.0, 3.3, of 3.0V, 1280 beetje (160 x8) de Veilige Periodieke Supervisor van RTC en NVRAM-met Stamperopsporing


Beschrijving:

M41ST87Y/W Periodieke TIMEKEEPER®/Controller SRAM is een lage macht 1280 beetje, statische die CMOS SRAM als 160 bytes door 8 beetjes wordt georganiseerd. Een ingebouwde 32,768 kHzoscillator (kristal-gecontroleerd intern) en 8 bytes van SRAM (zie Lijst 7. , wordt pagina 25) gebruikt voor de klok/kalenderfunctie en in het binair gecodeerde decimale formaat (van BCD) gevormd.
Extra 11 bytes van RAM verstrekken kaliberbepaling, status/controle van Alarm, Waakhond, Stamper, en Vierkante Golffuncties. 8 bytes van ROM worden en definitief 128 bytes van Gebruiker RAM ook verstrekt. De adressen en de gegevens worden overgebracht in afleveringen via een twee lijn, tweerichtingsi2c-interface. Het ingebouwde adresregister wordt verhoogd automatisch na elke WRITE of GELEZEN gegevensbyte. M41ST87Y/W heeft een ingebouwde kring van de machtsbetekenis die stroomuitvallen en automatisch schakelaars aan de batterijlevering ontdekt wanneer een stroomuitval voorkomt. De energie moest SRAM ondersteunen en de klokverrichtingen kunnen door een kleine lithium buttoncell levering worden geleverd wanneer een stroomuitval voorkomt.
De functies beschikbaar aan de gebruiker omvatten niet-vluchtige, een tijd-van-dag klok/een kalender, onderbreekt het Alarm, Stamperopsporing, Watchdog-timer, en programmeerbare Vierkante Golfoutput. Andere eigenschappen omvatten extra macht- Teruggesteld evenals twee debounced input (RSTIN1 en RSTIN2) die het outputterugstellen (RST) kan ook produceren. De acht plaatsen van het klokadres bevatten de eeuw, het jaar, de maand, de datum, de dag, het uur, de minuut, de seconde en de tienden/honderdste van een seconde in 24 urenbcd formaat. De correcties voor 28, 29 (schrikkeljaar) worden, 30 en 31 dagmaanden automatisch gemaakt.


Toepassingen:

■5.0, 3.3, OF HET WERKENDE VOLTAGE VAN 3.0V
■DE BUS VAN PERIODIEKE INTERFACEsteunen I2C (400KHZ)
■NVRAM-SUPERVISOR VOOR EXTERNE LPSRAM
■2.5 AAN 5.5V-OSCILLATOR WERKEND VOLTAGE
■DE AUTOMATISCHE OVERSCHAKELING EN SCHRAPT SCHAKELSCHEMA
■DE KEUS VAN MACHT-ONTBREEKT SCHRAPT VOLTAGES
– M41ST87Y:
VCC = 4,75 aan 5.5V;
THS beet = ‚1‘: 4.50V ≤ VPFD ≤ 4.75V
VCC = 4,5 aan 5.5V;
THS beet = ‚0‘: 4.20V ≤ VPFD ≤ 4.50V
– M41ST87W:
VCC = 3,0 aan 3.6V;
THS beet = ‚1‘: 2.8V ≤ VPFD ≤ 3.0V
VCC = 2,7 aan 3.6V;
THS beet = ‚0‘: 2.55V ≤ VPFD ≤ 2.70V
■ONAFHANKELIJKE TWEE MACHT-ONTBREEKT COMPARATEURS (1.25V-VERWIJZING)
■TELLERS VOOR TENTHS/HUNDREDTHS VAN SECONDEN, SECONDEN, NOTULEN,
UREN, DAG, DATUM, MAAND, JAAR, EN EEUW
■128 BYTES VAN ALGEMEEN DOEL RAM
■HET PROGRAMMEERBARE ALARM EN ONDERBREEKT GELDIGE FUNCTIE (ZELFS TIJDENS BATTERIJ HULPwijze)
■PROGRAMMEERBARE WATCHDOG-TIMER
■UNIEK ELEKTRONISCH SERIENUMMER (8-BYTE)
■32KHZ FREQUENTIEoutput BESCHIKBAAR OP MACHT-
■MICROPROCESSOR MACHT-OP HET TERUGSTELLEN
■BATTERIJ LAGE VLAG
■ULTRA-LOW STROOM VAN DE BATTERIJlevering VAN 500NA (TYPE)


Specificaties:
