DE SPAANDER AT32UC3A1128-AUT - ATMEL-BEDRIJF VAN FLASHGEHEUGENIC - MICROCONTROLLER MET 32 BITS VAN AVR32
Snel Detail:
AVR32 Microcontroller met 32 bits
Beschrijving:
AT32UC3A is volledige die systeem-op-Spaander microcontroller op AVR32 UC RISC wordt gebaseerd
bewerker die bij frequenties tot 66 Mhz in werking stellen. AVR32 UC is een krachtige RISC met 32 bits
microprocessorkern, voor kosten-gevoelige ingebedde toepassingen wordt ontworpen, met bijzondere nadruk op lage machtsconsumptie, hoge codedichtheid en hoge prestaties die.
De bewerker voert een Eenheid van de Geheugenbescherming (uit MPU) en snel en flexibel onderbreekt controlemechanisme voor het steunen van moderne besturingssystemen en besturingssystemen in real time. Hoger
de berekeningsmogelijkheden zijn uitvoerbaar gebruikend een rijke reeks DSP-instructies.
AT32UC3A neemt op-spaanderflits en SRAM-geheugen voor veilige en snelle toegang op.
Voor toepassingen die extra geheugen vereisen, wordt een externe geheugeninterface verstrekt
AT32UC3A0 derivaten.
Het Perifere Directe geheugentoegangcontrolemechanisme laat gegevensoverdrachten tussen randapparatuur en geheugen zonder bewerkerbetrokkenheid toe. PDCA vermindert drastisch verwerkingsoverheadkosten die ononderbroken en grote gegevensstromen tussen modules whentransferring binnen MCU.
PowerManager verbetert ontwerpflexibiliteit en veiligheid: de op-spaanderbrown-out Detector
controleert de voeding, de cpu-looppas van de op-spaanderrc oscillator of van één van externe oscillatorbronnen, houden een Klok In real time en zijn bijbehorende tijdopnemer spoor van de tijd.
De Tijdopnemer/Tegen omvat drie identieke tijdopnemer met 16 bits/tegenkanalen. Elk kanaal kan onafhankelijk worden geprogrammeerd om frequentiemeting, gebeurtenis het tellen, intervalmeting, impulsgeneratie, vertragingstiming en de modulatie van de impulsbreedte uit te voeren.
De PWM-modules voorziet zeven onafhankelijke kanalen van vele configuratieopties
met inbegrip van polariteit, randgroepering en de controle van de golfvorm niet overlapping. Één PWM-kanaal kan
trekkeradc omzettingen voor de nauwkeurigere dichte implementaties van de lijncontrole.
AT32UC3A kenmerkt ook vele communicatie interfaces voor intensieve mededeling
toepassingen. Naast standaard periodieke interfaces zoals UART, zijn SPI of TWI, andere interfaces zoals flexibel Synchroon Periodiek Controlemechanisme, USB en Ethernet-MAC beschikbaar.
Het Synchrone Periodieke Controlemechanisme verleent gemakkelijke toegang tot periodieke communicatie protocollen en audionormen zoals I2S.
De volledig-Snelheid USB 2,0 Apparateninterface steunt tegelijkertijd verscheidene USB-Klassen
dank aan de rijke Eindpuntconfiguratie. Op-de-ga (OTG) Gastheerinterface toelaat apparaat zoals een USB-Flitsschijf of een USB-printer om direct aan de bewerker worden aangesloten.
De middel-onafhankelijke interface (MII) en verminderd MII (RMII) 10/100 Ethernet-module van MAC
verstrekt op-spaanderoplossingen voor netwerk-verbonden apparaten.
AT32UC3A integreert een klassen2+ Samenhang 2,0 op-Spaander het Systeem (van OCD), met niet opdringerig zuiveren
spoor in real time, toegang van het volledig-snelheids de lees-schrijfgeheugen naast basisruntime controle.
Toepassingen:
• Hoge Prestaties, Lage Machtsavr®32 UC Microcontroller met 32 bits
– Compacte enig-Cyclusrisc Instructie Vastgesteld met inbegrip van DSP-Instructiereeks
– Belezen-wijzigen-schrijf Instructies en Atoombeetjemanipulatie
– Tot 66 Mhz-Klokfrequentie met 1,24 DMIPS/MHz
– De Eenheid van de geheugenbescherming
• Het Systeem van de multi-hiërarchiebus
– Krachtige Gegevensoverdrachten op Afzonderlijke Bussen voor Verhoogde Prestaties
– 15 Randdma-Kanalen voor Automatische Gegevensoverdracht
• Interne Hoge snelheidsflits
– 512K-Bytes, 256K-Bytes, 128K-Bytesversies
– Enige Cyclustoegang tot 30 Mhz
– Prefetch-Buffer die Instructieuitvoering optimaliseren bij Maximumsnelheid
– 1ms-Pagina de Programmeringstijd en 2ms-de volledig-Spaander wissen Tijd
– 100.000 schrijven Cycli, Vermogen het van 10 jaar van het Gegevensbehoud
– De Sloten en de Gebruiker van de flitsveiligheid - bepaald Configuratiegebied
• Interne Hoge snelheid SRAM, enig-Cyclustoegang bij volledige snelheid
– 64K-Bytes (de Flits van 512KB en 256KB-), 32K-Bytes (128KB-Flits)
• Externe Geheugeninterface op AT32UC3A0-Derivaten
– Compatibele het Geheugenbus van SDRAM/van SRAM (Gegevens met 16 bits en 24 beetjesadresbussen)
• Onderbreek Controlemechanisme
– Onderbreekt de Lage Latentie van Autovectored de Dienst met Programmeerbare Prioriteit
• Systeemfuncties
– Macht en de Klok van Including Internal RC van de Klokmanager en Één 32KHz-Oscillator
– Twee Multifunctionele Oscillatoren en Twee - fase - slot-Lijn (PLL)
– Watchdog-timer, Kloktijdopnemer In real time
• Universal serial bus (USB)
– Apparaat 2,0 Volledige Snelheid en op-de-gaat (OTG) Snelheid Met lage snelheid en Volledige
– Flexibel Eindpuntconfiguratie en Beheer met Specifieke DMA-Kanalen
– Op-spaanderzendontvangers met inbegrip van trekkracht-UPS
• De interface van Ethernetmac 10/100 Mbps
– 802,3 Ethernet-Media Toegangscontrolemechanisme
– Steunenmedia Onafhankelijke Interface (MII) en Verminderde MII (RMII)
• Één drie-Kanaal Tijdopnemer met 16 bits/Tegen (TC)
– Drie Externe Klokinput, PWM, vangt en Diverse Tellende Mogelijkheden
• Één van de 7-kanaal de Modulatiecontrolemechanisme met 16 bits Impulsbreedte (PWM)
• Vier Universele Synchrone/Asynchrone Ontvanger/Zenders (USART)
– Onafhankelijke Baudrate-Generator, Steun voor IrDA en ISO7816-interfaces
– Steun voor Hardwarehandenschudden, RS485-Interfaces en Modemlijn
• Twee Meester/Slaaf Serial Peripheral Interfaces (SPI) met Chip Select Signals
• Één Synchroon Periodiek Protocolcontrolemechanisme
– Steunen I2S en Generische kader-Gebaseerde Protocollen
• Één Meester/Slaaf Two-Wire Interface (TWI), 400kbit/s-i2C-Compatibel systeem
• Één kanaal 8 10 beetje Analoge-digitaal Convertor
• De op-spaander zuivert Systeem (JTAG-interface)
– Samenhangklasse 2+, Runtime Controle, niet Opdringerig Gegevens en Programmaspoor
• 100 speld TQFP (69 GPIO-spelden), 144 speld LQFP (109 GPIO-spelden)
• 5V ingevoerde Verdraagzame I/Os
• Enige 3.3V-Voeding
Specificaties:
| Informatiebladen | AT32UC3Azzzz Samenvatting AT32UC3Azzzz Handboek |

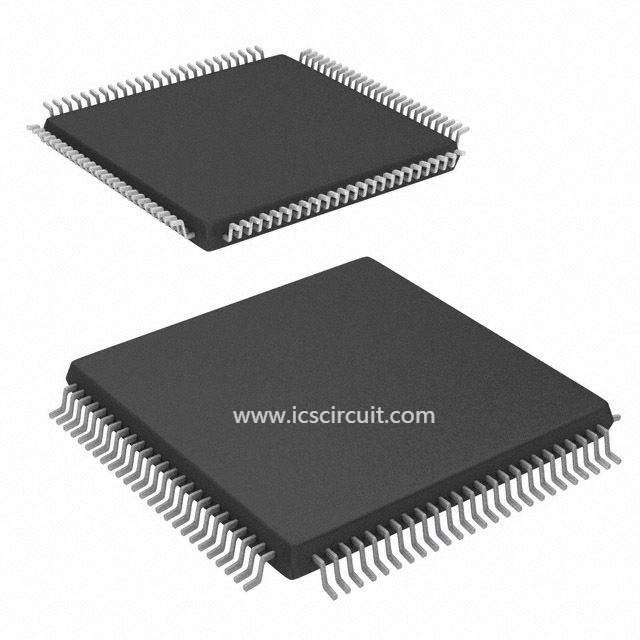

| Productfoto's | 100-TQFP |
| Product Opleidingsmodules | De Audiotoepassing van AVR UC3 MCU-Productregelinleiding Digitale Audio de Gatewayuitrusting van AVR EVK1105 De Inleiding van AVR® UC3 |
| Standaardpakket | 450 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | Ingebed - Microcontrollers |
| Reeks | AVR®32 UC3 A1 |

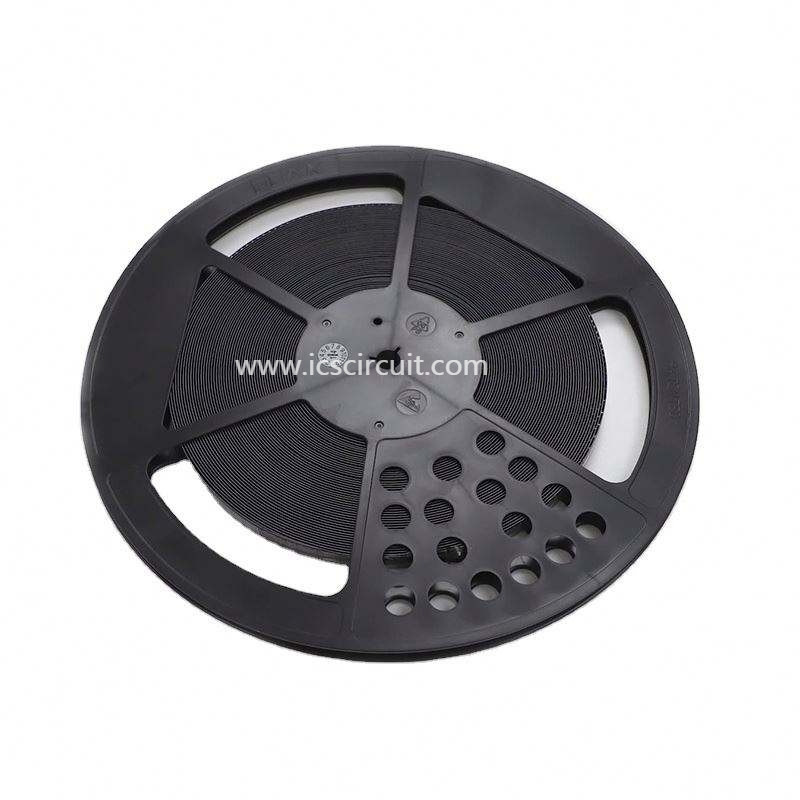

| Verpakking | Dienblad |
| Kernbewerker | AVR |
| Kerngrootte | met 32 bits |
| Snelheid | 66MHz |
| Connectiviteit | Ethernet, I ² C, SPI, SSC, UART/USART, USB OTG |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Aantal van I /O | 69 |
| De Grootte van het programmageheugen | 128KB (128K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 32K x 8 |
| Voltage - Levering (Vcc/Vdd) | 1.65 V ~ 1,95 V |
| Gegevensconvertors | A/D 8x10b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C |
| Pakket/Geval | 100-TQFP |
| Cataloguspagina | 582 (CN081 PDF) |
| Voor Gebruik met | ATSTK600-RC28-ND - STK600 DIE KAART AVR VERPLETTEREN ATAVRONEKIT-ND - UITRUSTING AVR/AVR32 DEBUGGER/PROGRMMR ATSTK600-TQFP100-ND - STK600 SOCKET/ADAPTER 100-TQFP ATEVK1100-ND - UITRUSTING DEV/EVAL VOOR AVR32 AT32UC3A |
| Andere Namen | AT32UC3A1128AUT |
