DE SPAANDER X5043PZ - INTERSIL-BEDRIJF VAN FLASHGEHEUGENIC - CPU-SUPERVISOR MET 4K SPI EEPROM
Snel Detail:
Cpu-Supervisor met 4K SPI EEPROM
Beschrijving:
Deze apparaten combineren vier populaire functies, macht-op de het Terugstellencontrole, Watchdog-timer, de Supervisie van het Leveringsvoltage, en het Blokslot beschermt Periodiek EEPROM-Geheugen in één pakket. Deze combinatie vermindert systeemkosten, vermindert raads ruimtevereisten, en verhoogt betrouwbaarheid.
Het toepassen van macht op het apparaat activeert de macht- teruggestelde kring die RESET/RESET voor een periode actief houdt. Dit staat de voeding en de oscillator toe om te stabiliseren alvorens de bewerker code uitvoert.
De Watchdog-timer verstrekt een onafhankelijk beschermingsmechanisme voor microcontrollers. Wanneer microcontroller er niet in slaagt om een tijdopnemer binnen een verkiesbaar time-outinterval opnieuw te beginnen, activeert het apparaat het RESET/RESET-signaal. De gebruiker selecteert het interval van drie vooraf ingestelde waarden. Zodra geselecteerd, verandert het interval niet, zelfs daarna het cirkelen van de macht.
Het lage VCC de opsporingsschakelschema van het apparaat beschermt het systeem van de gebruiker tegen laag voltagevoorwaarden, terugstellend het systeem wanneer VCC dalingen onder de minimum VCC reis richten.
RESET/RESET wordt beweerd tot VCC winst op juist werkend niveau en stabiliseert. Vier de industrie standaardvtripthresholds is beschikbaar, echter, de unieke kringen van Intersil toelaat de drempel worden geherprogrammeerd om douane aan vereisten te voldoen of de drempel voor toepassingen te verfijnen die hogere precisie vereisen.
Het geheugengedeelte van het apparaat is een CMOS Serie
EEPROM-serie met de bescherming van het het blokslot van Intersil. De serie wordt intern georganiseerd als 512 x 8. Het apparaat kenmerkt een Periodiek Peripheral interface (SPI) en softwareprotocol toestaand verrichting op een eenvoudige four-wire bus.
Het apparaat gebruikt de merkgebonden Directe cel Write™ die van Intersil, een minimumduurzaamheid van 100.000 cycli en een minimumgegevensbehoud van 100 jaar verstrekken.
Toepassingen:
• Lage VCC Opsporing en Teruggestelde Bewering
- Vier standaardvoltages 4.63V, 4.38V, 2.93V, 2.63V van de het terugstellendrempel
- Herprogrammeer laag VCC teruggesteld drempelvoltage gebruikend speciale programmeringsopeenvolging.
- Het terugstellensignaal geldig aan VCC = 1V
• Verkiesbare Time Outwatchdog-timer
• Lange Levensduur batterij met Lage Machtsconsumptie
- <50>
- <10>
• 4Kbits van eeprom-1M Write Cycle Endurance
• Sparen Kritieke Gegevens met het Geheugen van Bloklock™
- Bescherm alle 1/4, 1/2, of niets van EEPROM-serie
• Ingebouwde Achteloos schrijft Bescherming
- Schrijf toelaten klink
- Schrijf - bescherm speld
• SPI-Interface - 3.3MHz-Kloktarief
• Minimaliseer Programmeringstijd
- 16-byte schrijft de pagina wijze
- 5ms schrijven (typische) cyclusduur
• Beschikbare Pakketten
- 8 LD MSOP, 8 LD SOIC, 8 LD PDIP
- 14 LD TSSOP
• Pb-vrij plus onthard Beschikbaar (Volgzame RoHS)
Specificaties:
| Informatiebladen | X5043, X5045 |

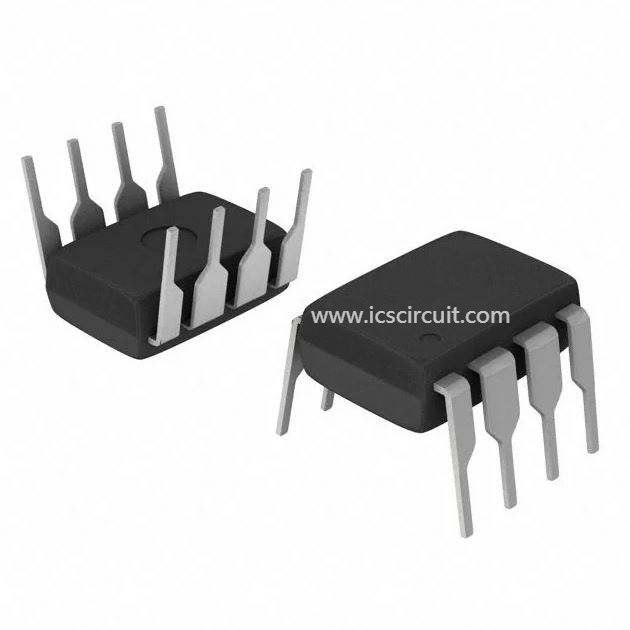

| Productfoto's | 8-ONDERDOMPELING |
| Standaardpakket | 50 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Supervisors |
| Reeks | - |
| Verpakking | Buis |
| Type | Het eenvoudige Terugstellen/macht-op het Terugstellen |
| Aantal Gecontroleerde Voltages | 1 |
| Output | Open Afvoerkanaal of Open Collector |
| Het terugstellen | Actieve Laag |
| Het terugstellenonderbreking | 100 Mej. Minimum |
| Voltage - Drempel | 4.38V |
| Werkende Temperatuur | 0°C ~ 70°C |
| Opzettend Type | Door Gat |
| Pakket/Geval | 8-ONDERDOMPELING (0,300“, 7.62mm) |
| Het Pakket van het leveranciersapparaat | 8-PDIP |
