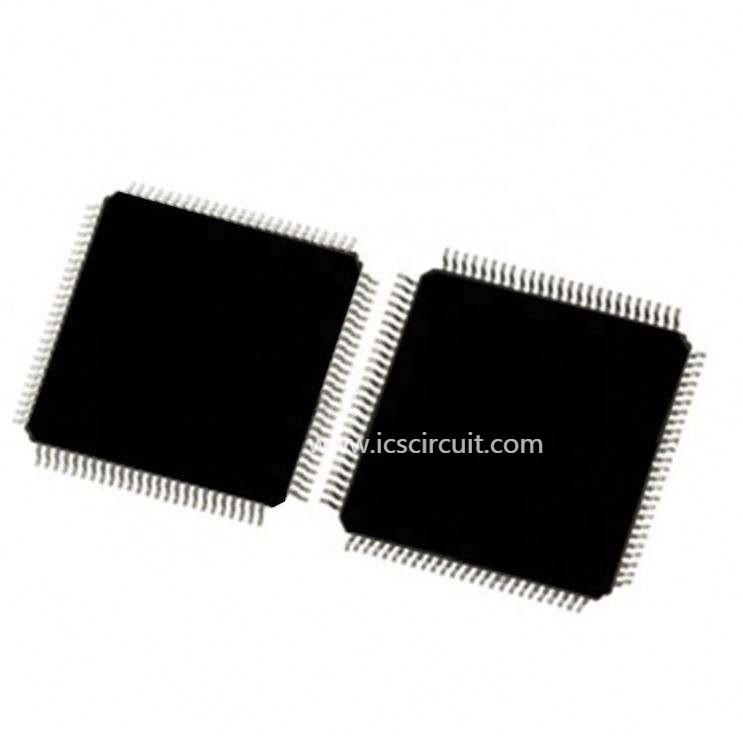

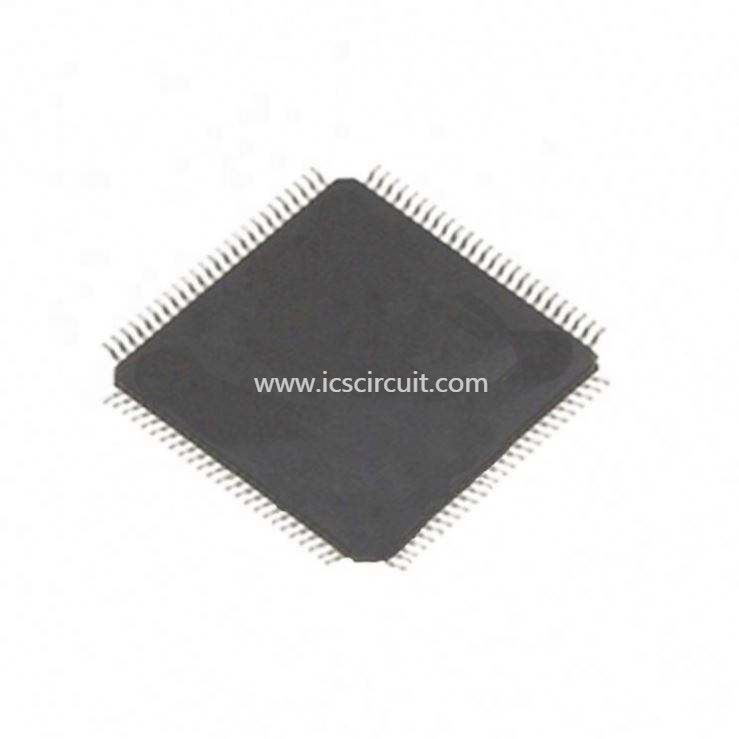

De Spaandersvdd S1D13503F00A200 LCD Controlemechanisme ICs van RAM Computer IC

Snel Detail:

LCD Controlemechanisme ICs

Beschrijving:

De S1D13305-reeks is een controlemechanisme IC dat tekst en grafiek op LCD paneel kan tonen.

De S1D13305-reeks kan gelaagde teksten en grafiek tonen, de vertoning in om het even welke richting scrollen en de vertoning verdelen in de veelvoudige schermen.

De S1D13305-reeks slaat tekst, tekencodes en bitmapped grafiekgegevens in het externe geheugen van de kaderbuffer op.

De functies van het vertoningscontrolemechanisme omvatten het overbrengen van gegevens van de het controleren microprocessor aan het buffergeheugen, het lezen van geheugengegevens, het omzetten van gegevens in vertoningspixel en het produceren van timingssignalen voor het buffergeheugen, LCD paneel.

De S1D13305-reeks heeft een interne karaktergenerator met 160, 5 × 7 pixelkarakters in interne maskerrom.

De karaktergenerators steunen tot 64, 8 × 16 pixelkarakters in externe karaktergenerator RAM en tot 256, 8 × 16 pixelkarakters in externe ROM van de karaktergenerator.

Toepassingen:

• Tekst, grafiek en gecombineerde tekst/grafiekweergavemodussen

• De drie overlappende schermen op grafiekwijze

• Tot 640 × 256 pixellcd de resolutie van de paneelvertoning

• Programmeerbare curseurcontrole

• Het vlotte horizontale en verticale scrollen van alles of een gedeelte van de vertoning

• 1/2-plicht aan 1/256-plicht LCD aandrijving

• Tot 640 × 256 pixellcd de resolutiegeheugen van de paneelvertoning

• 160, 5 × 7 pixelkarakters in interne masker-geprogrammeerde ROM van de karaktergenerator

• Tot 64, 8 × 16 pixelkarakters in externe karaktergenerator RAM

• Tot 256, 8 × 16 pixelkarakters in externe ROM van de karaktergenerator

• 6800 en 8080 interfaces van de familiemicroprocessor

• Lage macht consumptie-3,5 mA werkende stroom

(VDD = 3.5V), 0,05 reservestroom µA

• Pakket

Specificaties:
