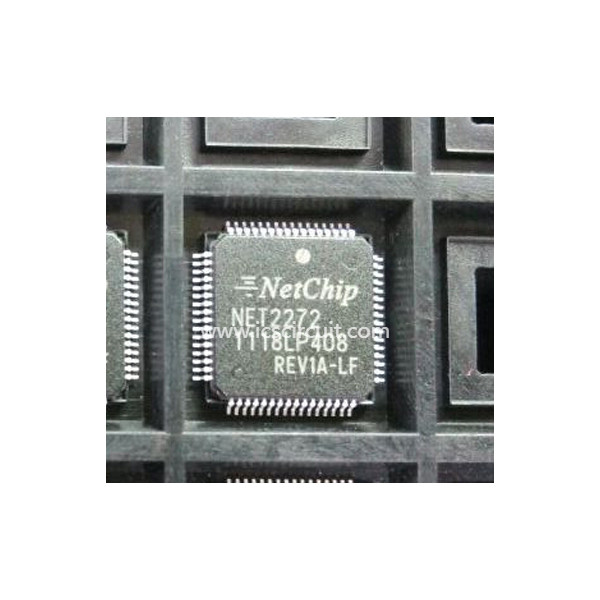

Net2272rev1a-LF Lokale Bus aan Usb 2,0 hallo-Snelheids Perifeer Controlemechanisme

Snel Detail:

Lokale Bus aan USB 2,0 hallo-Snelheids Perifeer Controlemechanisme

Beschrijving:

PLX-wordt de Lokale Bus van NET2272 van de Technologie aan hallo-Snelheid USB 2,0 Perifeer Controlemechanisme ontworpen voor lage macht en hoge prestatiestoepassingen.

De lage de machtsvereisten van NET2272 (actieve 186mW, 8.1µW-reserve) maken tot het ideaal voor bus-aangedreven of op batterijen toepassingen. Worden de USB bus-aangedreven apparaten toegestaan om een maximum500ma (volgens de USB-specificatie) van werkende stroom van PC door de USB-kabel te trekken. De lage macht van NET2272 maakt dit vereiste gemakkelijk te steunen. Voorts het veranderlijke I/O voltage van NET2272 (1.8V aan 5V) het gemakkelijk maakt om met andere lage machtscomponenten te verbinden.

NET2272 kenmerkt de hoogste aanhoudende snelheden van de gegevensoverdracht op USB – tot 40Mbytes/sec. Een facultatieve Gespleten Buswijze staat voor de gelijktijdige toegang van DMA en cpu-tot NET2272 toe. Op deze wijze, wordt het externe DMA-controlemechanisme aangesloten aan hogere 8 beetjes van de gegevensbus, terwijl lokale cpu verbindt met de lagere 8 beetjes van de gegevensbus is. Terwijl DMA-de transacties plaatsvinden, kan lokale cpu gelijktijdig tot om het even welke eindpuntbuffer toegang hebben die niet DMA impliceren.

Het Dynamische Virtuele Eindpunt Technology™ van NET2272 realiseert het maximumaantal eindpunten (30) toegestaan door de USB-specificatie. Deze eigenschap verstrekt de flexibiliteit voor toepassingen om verschillende gegevens via verschillende eindpunten te leiden om kwaliteit van de dienst en gemak van ontwerp te verbeteren.

Toepassingen:

Overzicht

- 8/16bit de lokale bus verbindt gluelessly met meeste Cpu, het DSPs, en DMA-controlemechanismen

- Hallo-snelheid USB 2,0 Randhaven

- De barstende DMA-steun vergemakkelijkt gegevensoverdrachten bij 480 Mbps

- Hoge Bandbreedte Isochrone Steun

- Ideaal het lage van Machts (186mW) vereisten voor bus-Aangedreven USB

Verrichting

- Laagste reservemacht in zijn klasse (8.1µW)

- Veranderlijk I/O voltage (1.8V aan 5V)

- Loodvrije Verpakking

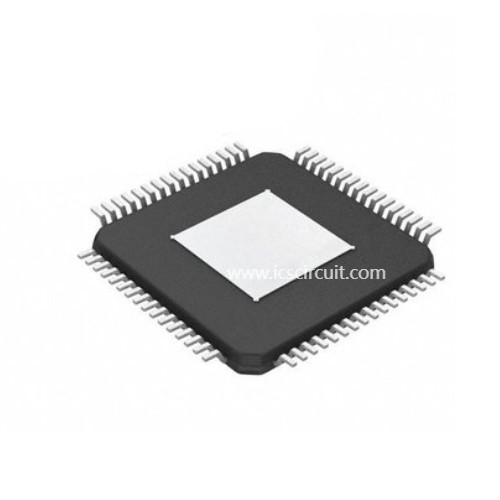

- 10x10mm 64-speld TQFP Pakket

- 6x6mm, 64-bal BGA Pakket

ƒ hallo-Snelheid USB 2,0 Interface

- USB 2,0 Peripheral interface

- Hallo-snelheid USB met Aanhoudend

Bandbreedte van tot 40MBytes/sec (bij 480 Mbps-uitbarstingen)

- Achteruit compatibel systeem aan de Volledige verbindingen van Snelheidsusb

- Gebruik tot 30 Onafhankelijk USB

Eindpunten die Dynamische Virtueel gebruiken

Eindpunttechnologie TM

- Steun voor Bulk, Isochroon, en

Onderbreek Eindpunten

- Geïntegreerde PHY

Specificaties:
