CMOS Programmeerbaar MCU Flashgeheugen met 8 bits met 16 /32/64K-Bytes

Snel Detail:

Microcontroller met 8 bits met van het de Bytes in-Systeem van 16/32/64 K de Programmeerbare Flits

Beschrijving:

ATmega164P/324P/644P is low-power CMOS microcontroller met 8 bits die op de AVR verbeterde RISC-architectuur wordt gebaseerd. Door krachtige instructies in één enkele klokcyclus uit te voeren,

ATmega164P/324P/644P bereikt producties naderend 1 MIPS die per Mhz de systeemontwerper toestaan om machtsconsumptie tegenover verwerkingssnelheid te optimaliseren.

ATmega164P/324P/644P verstrekt de volgende eigenschappen: 16/32/64 k-belezen-terwijl-schrijven de bytes van in-Systeem Programmeerbare Flits met mogelijkheden, 512B/1K/2K-bytes EEPROM, 1/2/4K

de bytes SRAM, 32 algemeen doel I/O lijnen, 32 algemeen doel werkende registers, Teller In real time (RTC), drie flexibele Tijdopnemer/Tellers met vergelijken wijzen en PWM, 2 USARTs, een byte de georiënteerde Periodieke Interface met 2 draden, 8, 10 beetje ADC met facultatief differentieel inputstadium kanaliseert

met programmeerbare aanwinst, programmeerbare Watchdog-timer met Interne Oscillator, een SPI-seriële poort, IEEE-norm. 1149.1 de volgzame die JTAG-testinterface, ook voor de toegang tot van de op-Spaander wordt gebruikt zuivert systeem en programmering en zes de besparingswijzen van de software verkiesbare macht. De Inactieve toestand houdt cpu tegen terwijl het toestaan van SRAM, de Tijdopnemer/de Tellers, SPI-haven, en onderbreekt systeem blijven functionerend. De macht-Benedenwijze bewaart de registerinhoud maar bevriest de Oscillator, onbruikbaar makend alle andere spaanderfuncties tot volgende of het Hardwareterugstellen onderbreekt. Op Powersave-wijze, blijft de asynchrone tijdopnemer lopen, toestaand de gebruiker om een tijdopnemerbasis te handhaven terwijl de rest van het apparaat slaapt. De ADC wijze van de Lawaaivermindering houdt cpu en alle I/O modules behalve Asynchrone Tijdopnemer en ADC tegen, om omschakelingslawaai tijdens ADC omzettingen te minimaliseren. Op Reservewijze, loopt de Kristal/Resonatoroscillator terwijl de rest van het apparaat slaapt. Dit staat zeer snel die opstarten toe met lage machtsconsumptie wordt gecombineerd. Op Uitgebreide Reservewijze, zowel blijven de belangrijkste Oscillator als de Asynchrone Tijdopnemer lopen.

Het apparaat wordt vervaardigd gebruikend high-density van Atmel niet-vluchtig geheugentechnologie. De Onchip-ISP Flits staat het programmageheugen toe om geherprogrammeerd in-systeem te zijn door een periodieke interface van SPI, door een conventionele niet-vluchtig geheugenprogrammeur, of door een programma die van de op-Spaanderlaars over de AVR-kern lopen. Het laarsprogramma kan om het even welke interface gebruiken om het toepassingsprogramma in het toepassingsflashgeheugen te downloaden. De software in de sectie van de Laarsflits zal blijven lopen terwijl de sectie van de Toepassingsflits wordt bijgewerkt, op voorwaarde dat waar verrichting belezen-terwijl-schrijf. Door een RISC met 8 bits cpu met in-Systeem zelf-Programmeerbare Flits op een monolithische spaander te combineren, is Atmel ATmega164P/324P/644P krachtige microcontroller die een hoogst flexibele en rendabele oplossing aan vele ingebedde controletoepassingen verstrekt.

ATmega164P/324P/644P AVR wordt gesteund met een volledige reeks van programma en systeemontwikkelingshulpmiddelen met inbegrip van: C compilers, macroassembleurs, programmadebugger/simulators, in-kring

mededingers, en evaluatieuitrustingen.

Toepassingen:

• Krachtige, Low-power Microcontroller AVR® met 8 bits

• Geavanceerde RISC-Architectuur

– 131 Krachtige Instructies – de Meeste Uitvoering van de enig-Klokcyclus

– 32 x 8 Algemeen Doel Werkende Registers

– Volledig Statische Verrichting

– Tot 20 MIPS Productie bij 20 Mhz

– Op-spaander 2 cyclusmultiplicator

• Niet-vluchtig Programma en Gegevensgeheugen

– De Bytes van 16/32/64 K van in-Systeem zelf-Programmeerbare Flits

Duurzaamheid: 10.000 schrijf/wis Cycli

– De facultatieve Sectie van de Laarscode met Onafhankelijke Slotbeetjes

In-systeem Programmering door On-chip Boot Programma

Waar belezen-terwijl-schrijf Verrichting

– 512B/1K/2K-Bytes EEPROM

Duurzaamheid: 100.000 schrijf/wis Cycli

– 1/2/4K-Bytes Intern SRAM

– Programmeringsslot voor Softwareveiligheid

• JTAG (IEEE-norm. 1149.1 volgzame) Interface

– Grens-aftasten Mogelijkheden volgens de JTAG-Norm

– De uitgebreide op-Spaander zuivert Steun

– Programmering van Flits, EEPROM, Zekeringen, en Slotbeetjes door de JTAG-Interface

• Randeigenschappen

– Twee Tijdopnemer/Tellers met 8 bits met Afzonderlijke Prescalers en vergelijken Wijzen

– Één Tijdopnemer met 16 bits/Tegen met Afzonderlijke Prescaler, vergelijkt Wijze, en vangt Wijze

– Teller in real time met Afzonderlijke Oscillator

– Zes PWM-Kanalen

– 8 kanaliseer, 10 beetje ADC

Differentiële wijze met verkiesbare aanwinst bij 1x, 10x of 200x

– Op de byte gerichte Two-wire Periodieke Interface

– Twee Programmeerbare Periodieke USART

– Meester/Slaven de Periodieke Interface van SPI

– Programmeerbare Watchdog-timer met Afzonderlijke op-Spaanderoscillator

– Op-spaander Analoge Comparateur

– Onderbreek en Activering op Pin Change

• Speciale Microcontroller Eigenschappen

– Macht-op het Terugstellen en de Programmeerbare Brown-out Opsporing

– Interne Gekalibreerde RC-Oscillator

– Extern en Intern onderbreek Bronnen

– Zes Slaapwijzen: De nutteloos, ADC Lawaaivermindering, macht-behalve, macht-verslaat, Reserve

en Uitgebreide Reserve

• I/O en Pakketten

– 32 Programmeerbare I/O Lijnen

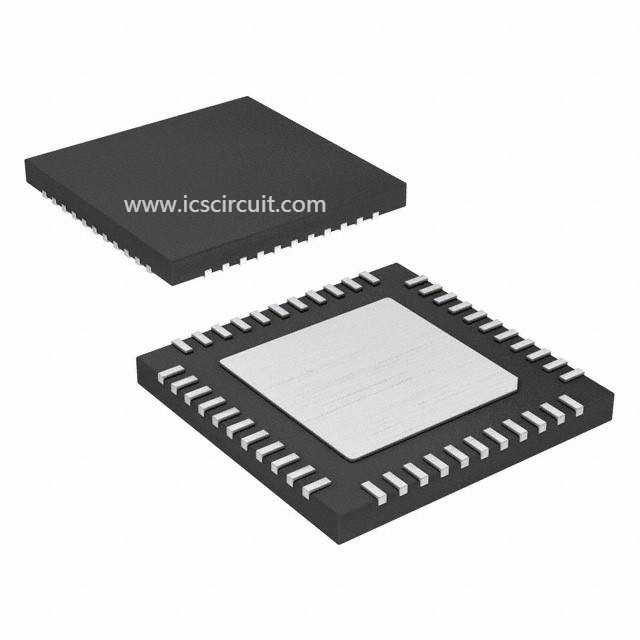

– 40 speld PDIP, 44 lood TQFP, en 44 stootkussen QFN/MLF

• Werkende Voltages

– 1,8 - 5.5V voor ATmega164P/324P/644PV

– 2,7 - 5.5V voor ATmega164P/324P/644P

• Snelheidsrangen

– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V

– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V

•Machtsconsumptie bij 1 Mhz, 1.8V, 25°C voor ATmega164P/324P/644P

– Actief: 338/398/TBD µA

– Macht-versla Wijze: 0,035 /0.027/TBD µA

• Macht-behalve Wijze: 0,5 /0.5/TBD µA (met inbegrip van 32 kHz RTC)
