ATMEGA164P-20AU - ATMEL-BEDRIJF - MICROCONTROLLER MET 8 BITS MET VAN HET DE BYTES IN-SYSTEEM VAN 16/32/64 K DE PROGRAMMEERBARE FLITS
| Hoog Licht: |
microcontroller modules,microchipmicrocontroller |
||
|---|---|---|---|
Snel Detail:
Microcontroller met 8 bits met van het de Bytes in-Systeem van 16/32/64 K de Programmeerbare Flits
Beschrijving:
ATmega164P/324P/644P is low-power CMOS microcontroller met 8 bits die op de AVR verbeterde RISC-architectuur wordt gebaseerd. Door krachtige instructies in één enkele klokcyclus uit te voeren, bereikt ATmega164P/324P/644P producties naderend 1 MIPS die per Mhz de systeemontwerper toestaan om machtsconsumptie tegenover verwerkingssnelheid te optimaliseren.
Toepassingen:
• Krachtige, Low-power Microcontroller AVR® met 8 bits
• Geavanceerde RISC-Architectuur
– 131 Krachtige Instructies – de Meeste Uitvoering van de enig-Klokcyclus
– 32 x 8 Algemeen Doel Werkende Registers
– Volledig Statische Verrichting
– Tot 20 MIPS Productie bij 20 Mhz
– Op-spaander 2 cyclusmultiplicator
• Niet-vluchtig Programma en Gegevensgeheugen
– De Bytes van 16/32/64 K van in-Systeem zelf-Programmeerbare Flits
Duurzaamheid: 10.000 schrijf/wis Cycli
– De facultatieve Sectie van de Laarscode met Onafhankelijke Slotbeetjes
In-systeem Programmering door On-chip Boot Programma
Waar belezen-terwijl-schrijf Verrichting
– 512B/1K/2K-Bytes EEPROM
Duurzaamheid: 100.000 schrijf/wis Cycli
– 1/2/4K-Bytes Intern SRAM
– Programmeringsslot voor Softwareveiligheid
• JTAG (IEEE-norm. 1149.1 volgzame) Interface
– Grens-aftasten Mogelijkheden volgens de JTAG-Norm
– De uitgebreide op-Spaander zuivert Steun
– Programmering van Flits, EEPROM, Zekeringen, en Slotbeetjes door de JTAG-Interface
• Randeigenschappen
– Twee Tijdopnemer/Tellers met 8 bits met Afzonderlijke Prescalers en vergelijken Wijzen
– Één Tijdopnemer met 16 bits/Tegen met Afzonderlijke Prescaler, vergelijkt Wijze, en vangt Wijze
– Teller in real time met Afzonderlijke Oscillator
– Zes PWM-Kanalen
– 8 kanaliseer, 10 beetje ADC
Differentiële wijze met verkiesbare aanwinst bij 1x, 10x of 200x
– Op de byte gerichte Two-wire Periodieke Interface
– Twee Programmeerbare Periodieke USART
– Meester/Slaven de Periodieke Interface van SPI
– Programmeerbare Watchdog-timer met Afzonderlijke op-Spaanderoscillator
– Op-spaander Analoge Comparateur
– Onderbreek en Activering op Pin Change
• Speciale Microcontroller Eigenschappen
– Macht-op het Terugstellen en de Programmeerbare Brown-out Opsporing
– Interne Gekalibreerde RC-Oscillator
– Extern en Intern onderbreek Bronnen
– Zes Slaapwijzen: De nutteloos, ADC Lawaaivermindering, macht-behalve, macht-verslaat, Reserve en Uitgebreide Reserve
• I/O en Pakketten
– 32 Programmeerbare I/O Lijnen
– 40 speld PDIP, 44 lood TQFP, en 44 stootkussen QFN/MLF
• Werkende Voltages
– 1,8 - 5.5V voor ATmega164P/324P/644PV
– 2,7 - 5.5V voor ATmega164P/324P/644P
• Snelheidsrangen
– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V
– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V
• Machtsconsumptie bij 1 Mhz, 1.8V, 25°C voor ATmega164P/324P/644P
– Actief: 338/398/TBD µA
– Macht-versla Wijze: 0,035 /0.027/TBD µA
– Macht-behalve Wijze: 0,5 /0.5/TBD µA (met inbegrip van 32 kHz RTC)
Specificaties:
| Informatiebladen | ATMEGA164,324,644 (P, V) Informatieblad ATMEGA164,324,644 (P, V) Samenvatting |

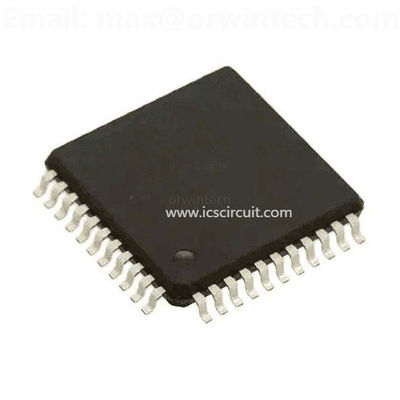

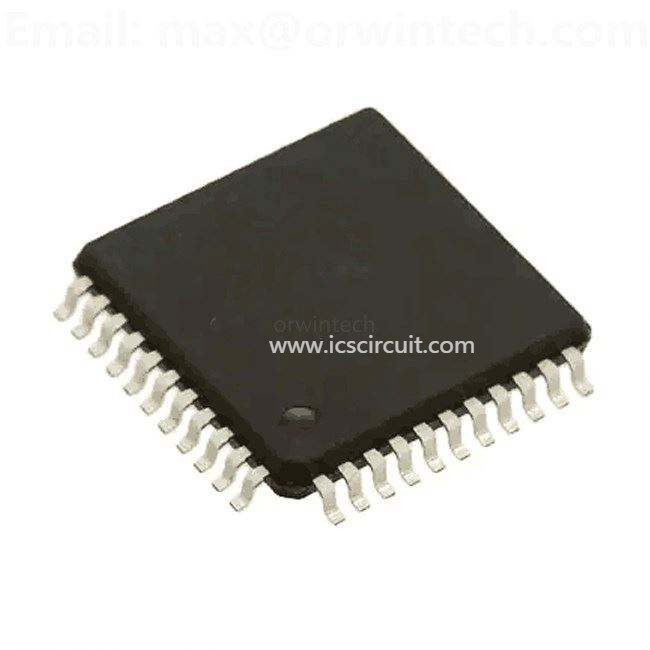

| Productfoto's | 44-TQFP |
| Product Opleidingsmodules | picoPower™ Technologie MCU-Productregelinleiding megaAVR Inleiding |
| PCN Verpakking | MSL3 aan MSL1 05/Apr/2013 |
| Standaardpakket | 160 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | Ingebed - Microcontrollers |
| Reeks | AVR® ATmega |
| Verpakking | Dienblad |
| Kernbewerker | AVR |
| Kerngrootte | met 8 bits |
| Snelheid | 20MHz |
| Connectiviteit | I ² C, SPI, UART/USART |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Aantal van I /O | 32 |
| De Grootte van het programmageheugen | 16KB (8K x 16) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 512 x 8 |
| RAM Size | 1K x 8 |
| Voltage - Levering (Vcc/Vdd) | 2.7 V ~ 5,5 V |
| Gegevensconvertors | A/D 8x10b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C |
| Pakket/Geval | 44-TQFP |
| Cataloguspagina | 585 (CN081 PDF) |
| Voor Gebruik met | ATSTK600-RC31-ND - STK600 DIE KAART AVR VERPLETTEREN ATSTK600-TQFP44-ND - STK600 SOCKET/ADAPTER 44-TQFP ATSTK600-ND - DEV-UITRUSTING VOOR AVR/AVR32 ATAVRISP2-ND - PROGRAMMEUR AVR IN SYSTEEM |
| Andere Namen | ATMEGA164P20AU |
