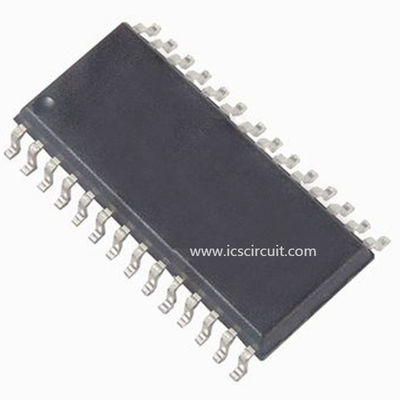

DE SPAANDER VAN GEÏNTEGREERDE SCHAKELINGEN HTRC11001T - HALFGELEIDERS - HITAG-LEZER CHIP
| Hoog Licht: |
programmeerbare ic spaanders,ic geïntegreerde schakelingen |
||
|---|---|---|---|
Snel Detail:
HITAG-lezersspaander
Beschrijving:
HITAG (1) is de familienaam van de lezersspaander
HTRC11001T om met transponders te gebruiken die op de HITAG-markering ICs gebaseerd zijn (HT1ICS3002x of HT2ICS2002x).
De ontvangersparameters (aanwinstenfactoren en filter afgesneden frequenties) kunnen aan systeem en transpondervereisten worden geoptimaliseerd. HTRC11001T wordt ontworpen voor gemakkelijke integratie in rf-identificatielezers.
De overzichtstechnologie maakt bijna volledige integratie van de noodzakelijke bouwstenen het mogelijk. Een krachtige antennedemodulator en een bestuurder, samen met een aanpassingsdemodulator met geringe geluidssterkte van de bemonsteringstijd, een programmeerbare filter, een versterker en een becijferaar, bouwen de volledige die zendontvangereenheid, wordt vereist om krachtige lezers te ontwerpen.
Een drie-speld microcontroller interface is aangewend voor de programmering van HTRC11001T evenals voor de tweerichtingscommunicatie met de transponders. De three-wire interface kan in een two-wire interface worden veranderd door de gegevensinvoer en de gegevensoutput te verbinden.
Modulatie van de tolerantie zal de afhankelijke nul omvang strenge problemen in de systemen van de envelopdetector veroorzaken, resulterend in de behoefte van de zeer lage antennes van de tolerantielezer. Deze problemen worden opgelost door de nieuwe techniek Aanpassings van de Bemonsteringstijd (AST).
Toepassingen:
• Combineert al analoge RFID-lezershardware in één enkele spaander
• Geoptimaliseerd voor HITAG-transponderfamilie
• Het robuuste stadium van de de machtsbestuurder van de antennerol met modulator
• De tijdam/pm demodulator van de hoge prestaties aanpassingsbemonstering (octrooi aangevraagd)
• Lees en schrijf functie
• De oscillator van de op-spaanderklok
• Antennebreuk en kortsluitingopsporing
• Lage machtsconsumptie
• Zeer lage machts reservewijze
• Lage externe componententelling
• Klein pakket SO14.
Specificaties:
| Informatiebladen | HTRC11001T |
| Productfoto's | 14-SOIC |
| Standaardpakket | 2.500 |
| Categorie | RF/IF en RFID |
| Familie | RFID ICs |
| Reeks | HITAG® 1 |
| Verpakking | Band & Spoel (RT) |
| Rf-Type | Lees slechts |
| Frequentie | 125kHz |
| Eigenschappen | ISO11785, ISO14223 |
| Pakket/Geval | 14-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 14-ZO |
| Cataloguspagina | 543 (CN081 PDF) |
| Andere Namen | 568-2207-2 935260092118 HTRC11001T03EE11 Htrc11001td-t |
