DE CONTROLEkringen VAN DE SPAANDERmc34063acd RT STMICROELECTRONICS CONVERTOR VAN GEÏNTEGREERDE SCHAKELINGEN
Snel Detail:
DC/DC de kringen van de convertorcontrole
Beschrijving:
De MC34063A/E-reeks is een monolithische controlekring leverend de belangrijkste functies voor DC/DC-voltage het omzetten.
Het apparaat bevat een interne temperatuur gecompenseerde verwijzing, een comparateur, een gecontroleerde oscillator van de plichtscyclus met een actieve huidige grenskring, een bestuurder en een hoge huidige outputschakelaar.
Het outputvoltage is regelbaar door twee externe weerstanden met een 2% verwijzingsnauwkeurigheid. Het aanwenden van een minimumaantal externe componenten de MC34063A/E-apparatenreeks voor step-down wordt ontworpen, voeren en het voltageinverting van toepassingen op.
Toepassingen:
■De stroom van de outputschakelaar meer dan 1,5 A
■2% verwijzingsnauwkeurigheid
■Lage rustige stroom: 2.5 mA (type.)
■Het werken van 3 V aan 40 V
■Frequentieverrichting aan kHz 100
■Het actieve huidige beperken
Specificaties:
| Informatiebladen | MC34063xx |
| Productfoto's | 8-SOIC |
| Andere Verwante Documenten | MC34063AC Alles weergevenspecificaties |
| Product Opleidingsmodules | Gelijkstroom aan gelijkstroom Omzettingskookboek |
| Standaardpakket | 2.500 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom |
| Reeks | - |
| Verpakking | Band & Spoel (RT) |
| Type | Stap - neer (Bok), voer (Verhoging), het Omkeren op |
| Outputtype | Regelbaar |
| Aantal Output | 1 |
| Voltage - Output | 1.25 V ~ 38 V |
| Ingevoerd voltage - | 3 V ~ 40 V |
| PWM-Type | - |
| Frequentie - Omschakeling | 100kHz |
| Huidig - Output | 1.5A |
| Synchrone Gelijkrichter | Nr |
| Werkende Temperatuur | 0°C ~ 70°C |
| Opzettend Type | De oppervlakte zet op |

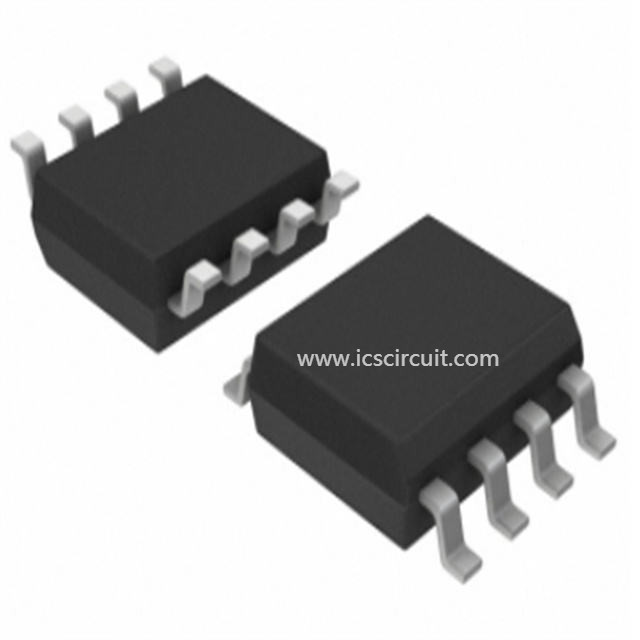

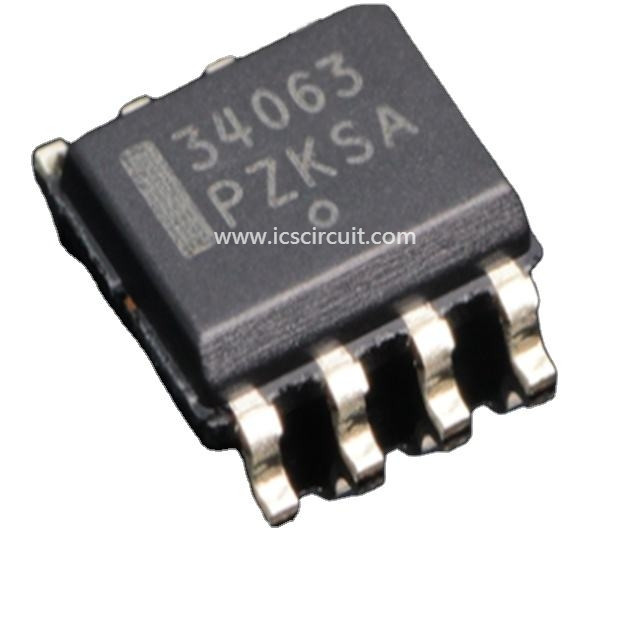

| Pakket/Geval | 8-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 8-ZO |
| Andere Namen | 497-7850-2 Mc34063acd-RT-Nd MC34063ACDTR |
