De Halfgeleider van MIC5016BWM Micrel - Goedkope Dubbele Hoge of laag-Zijmosfet Bestuurder
Snel Detail:
Goedkope Dubbele Hoge of laag-Zijmosfet Bestuurder
Beschrijving:
MIC5016 en worden de dubbele MOSFET van MIC5017 die bestuurders ontworpen voor poortcontrole van N-channel, verhoging-wijze, machtsmosfets als hoog-kant wordt gebruikt of laag-kantschakelaars. MIC5016/7 kan een output van de op-staat voor onbepaalde tijd ondersteunen.
MIC5016/7 werkt van een 2.75V aan 30V-levering. In highsideconfiguraties, kan de bestuurder MOSFETs controleren schakelaarladingen waarvan tot 30V. In laag-zijconfiguraties, met afzonderlijke levering, wordt het maximum geschakelde voltage beperkt slechts door MOSFET.
MIC5016/7 heeft twee compatibele de controleinput van TTL. MIC5016 noninverting terwijl MIC5017 omkeert.
MIC5016/7 kenmerkt interne lastenpompen die poortvoltages kunnen ondersteunen groter dan het beschikbare leveringsvoltage. De bestuurder kan MOSFETs van een 2.75V-levering of standaardmosfets van een 5V-levering logica-vlak aanzetten. De poort-aan-bronoutputvoltages zijn intern beperkt tot ongeveer 15V.
MIC5016/7 is beschermd tegen automobielladingsstortplaats, omgekeerde batterij, en aanleidinggevende ladingsaren van – 20V. De eigenschap van de het overvoltagesluiting van de bestuurder zet externe MOSFETs bij ongeveer 35V uit om de lading tegen voedingexcursies te beschermen.
MIC5016 is betere een speld-voor-speld compatibele vervanging in vele MIC5012-toepassingen. MIC5016/7 is beschikbaar in plastic 14 speldonderdompeling en 16 speld SOIC pacakges.
Toepassingen:
• 2.75V aan 30V-verrichting
• 100µA maximumleveringsstroom (5V-levering)
• 15µA de typische stroom van de van-staat
• Interne lastenpomp
• De compatibele input van TTL
• Weerstaat 60V-tijdelijke werkkracht (ladingsstortplaats)
• Omgekeerde beschermde batterij – 20V
• Aanleidinggevende beschermde aar – 20V
• Overvoltagesluiting bij 35V
• Interne 15V-poortbescherming
• Minimum externe delen
• Werkt in hoog-kant of laag-kantconfiguraties
• 1µA de controle voerde pull-off in
• Omkerende en noninverting versies
Specificaties:
| Informatiebladen | MIC5016, MIC5017 |

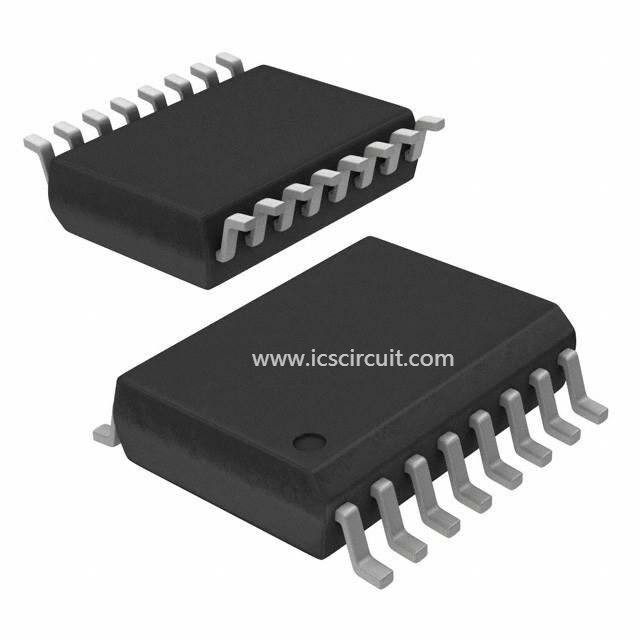

| Productfoto's | 16 SOIC |
| Standaardpakket | 47 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - MOSFET, Brugbestuurders - Externe Schakelaar |
| Reeks | - |
| Verpakking | Buis |
| Configuratie | Hoge en Lage Onafhankelijke Kant, |
| Inputtype | Niet-omkeert |
| Vertragingstijd | 2.5ms |
| Huidig - Piek | - |
| Aantal Configuraties | 1 |
| Aantal Output | 2 |
| Hoog Zij Maximum Voltage - (Laarzentrekker) | - |
| Voltage - Levering | 2.75 V ~ 30 V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 16-SOIC (0,295“, 7.50mm Breedte) |
| Het Pakket van het leveranciersapparaat | 16-SOIC |
