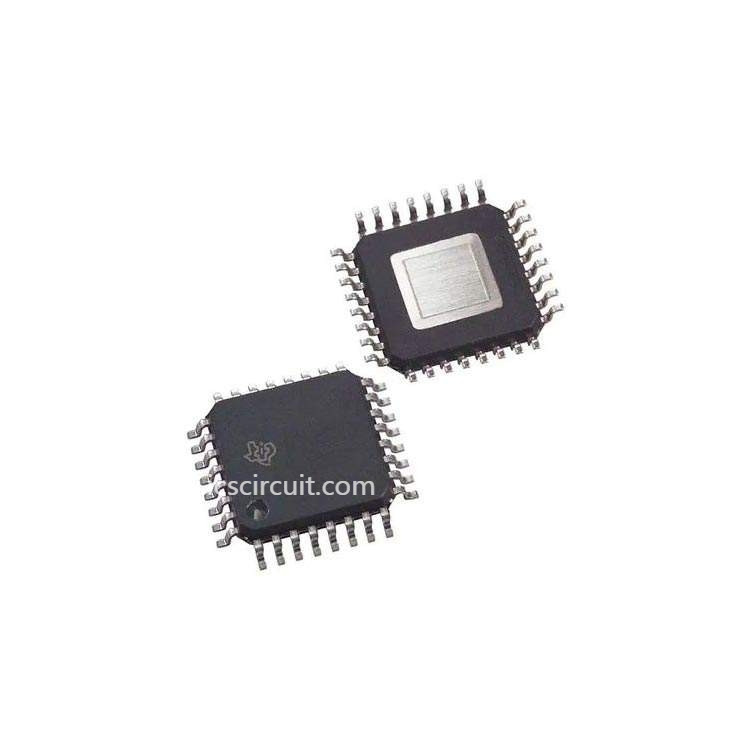

SMT-Ti LP8860LQVFPRQ1 SMD2835 Vertonings van HOOFDbestuurdersic automotive

Eigenschappen voor LP8860-Q1

• Gekwalificeerd voor Automobieltoepassingen
• Aec-Q100 Gekwalificeerd met de Volgende Resultaten:
  • Rang 1 van de apparatentemperatuur: – 40°C aan +125°C Omringende OperatingTemperature
• Werkende Waaier 3 V van het inputvoltage aan 48 V
• Vier High-Precision Huidige Gootstenen
  • (Typische) stroom Matching0.5%
  • LEIDENE StringCurrent tot 150 mA per Kanaal
  • Het verduisteren Verhouding > 13 000:1 met Externe PWMBrightness-Controle
  • Verduisterende Controle met 16 bits met SPI orI2C
  • Van de steunenweergavemodus (het Globale Verduisteren) andCluster de Wijze (Onafhankelijke die verduisteren)
• Hybride PWM en het Huidige Verduisteren voor Hogere LEIDENE Aandrijvings Optische Efficiency
• Synchronisatie voor de LEIDENE Frequentie van PWM
• Frequentie 100 van With Programmable Switching van het verhogingscontrolemechanisme kHz aan 2,2 Mhz en Spread-Spectrum Optie voor Lagere EMI
• De Input van de verhogingssynchronisatie
• Power-Line FET Controle voor Toevloed Huidige Bescherming en Reserveenergie - besparing
• Automatische LEIDENE Huidige Vermindering met Externe Temperatuursensor
• Uitgebreide Foutendiagnostiek

Beschrijving voor LP8860-Q1

LP8860-Q1 is een automobielhoog rendement HOOFDbestuurder met verhogingscontrolemechanisme. Het heeft 4high-precisie huidige gootstenen die door een PWM-inputsignaal, SPI kunnen worden gecontroleerd orI2C meester, of allebei.

De verhogingsconvertor heeft de aanpassingsdiecontrole van het outputvoltage op de vrije hoogtevoltages wordt gebaseerd van de LEIDENE huidige gootstenen. Deze eigenschap minimaliseert de machtsconsumptie door het voltage aan meest thelowest voldoende niveau in alle voorwaarden aan te passen. De awide-waaier regelbare frequentie staat LP8860-Q1 toe om storing voor AM te vermijden radioband.

LP8860-Q1 steunt ingebouwde hybride PWM en het huidige verduisteren, die EMI vermindert, breidt het LEIDENE leven uit, en verhoogt de totale optische efficiency. Phase-shift PWM golven de het reducesaudible lawaai en output.
