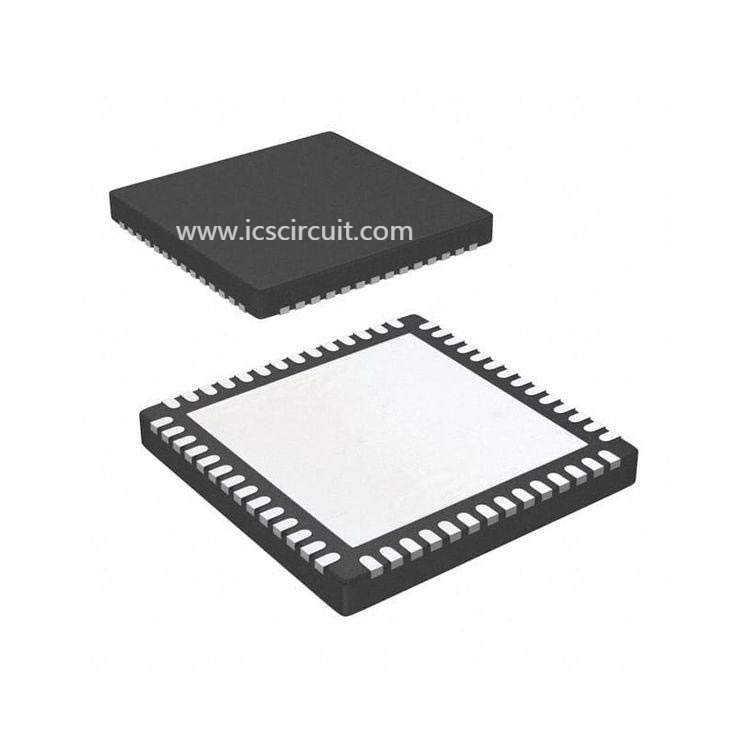

De Inputti TLC5954RTQT van Circuit 3V van de Epistarvertoning Geleid Licht Bestuurder

Eigenschappen voor TLC5954

• 48 constant-Huidige Kanalen van de Gootsteenoutput met bij of van de Controle
• Huidig Vermogen:
  • 34.9 mA voor 32 Kanalen
  • 24.4 mA 16Channels
• Geen Externe Weerstand voor het Huidige Plaatsen
• Maximum Huidige Controle (MC): 3 beetjes (8 Stappen)
• Globale Helderheidscontrole (omdat) voor Elke Kleurengroep: 7 beetjes (128 Stappen), Drie Groepen
• LEIDEN Voedingvoltage: Tot 10 V
• VCC = 3,0 V AAN 3,6 V
• Constant-huidige Nauwkeurigheid:
  • Kanaal-aan-kanaal = ±1% (type), (maximum) ±3%
  • Apparaat-aan-apparaat = ±2% (type), (maximum) ±4%
• Gegevensoverdrachtssnelheid: 30 Mhz
• LEGE Impulsduur: 40 NS (min)
• LEIDENE Open Opsporing (LOD)
• LEIDENE Korte Opsporing

• Macht - sparen Wijze (PSM): 7-µA Consumptie, Hoge snelheidsterugwinning
• De Reeksen van de Standaard undervoltageuitsluiting Gegevens
• De vertraagde Omschakeling minimaliseert Toevloedstroom
• Werkende Temperatuur: – 40°C aan +85°C

Beschrijving voor TLC5954

TLC5954 is 48 kanaliseert, constant-huidige gootsteen HOOFDbestuurder. Elk kanaal kan worden aangezet of weg door gegevens aan een intern register te schrijven. De outputkanalen (OUTX) worden gegroepeerd in drie groepen van 16 kanalen. Elke kanaalgroep (R, G, en B) heeft een controle van de 128 stap globale helderheid (omdat) functie. De maximum huidige waarde van alle 48 kanalen kan met functie een van de 8 stap maximum huidige controle (MC) worden geplaatst. Het apparaat heeft twee foutenvlaggen: LEIDENE open opsporing (LOD) en LEIDENE korte opsporing. De foutenvlaggen kunnen via een periodieke interfacehaven worden gelezen. Het apparaat heeft ook a macht-behalve wijze die de totale huidige consumptie aan 7 µA plaatst (type) wanneer alle output weg is.
