TPS62007DG - DE INSTRUMENT-HOOG-EFFICIENCY VAN TEXAS STEP-DOWN LAGE MACHTS GELIJKSTROOM-GELIJKSTROOM CONVERTOR

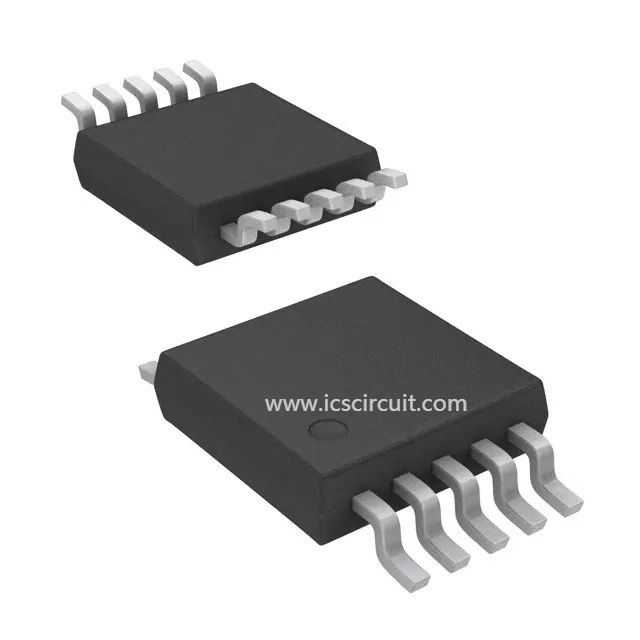

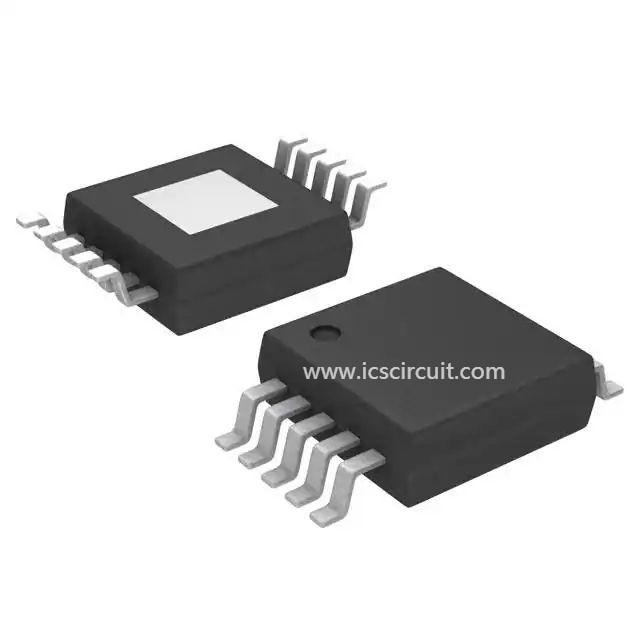

| Productfoto's: | 10-MSOP | Ingevoerd voltage -: | 2 V ~ 5,5 V |
|---|---|---|---|
| Huidig - Output: | 600mA | Opzettend Type: | Oppervlakte Moun |
| Type: | Stap - neer (Bok) | Voltage - Output: | 3.3V |
| Hoog Licht: |
macht geleide bestuurderskring,geleide matrijsbestuurder ic |
||
Snel Detail:
CONVERTOR VAN DE HOOG RENDEMENT STEP-DOWN LAGE MACHT GELIJKSTROOM-GELIJKSTROOM
Beschrijving:
De TPS6200x-apparaten zijn een familie van synchrone step-down convertors gelijkstroom-gelijkstroom met geringe geluidssterkte die ideaal gezien geschikt die voor systemen van een 1 cel Li-Ionenbatterij of van 2 - aan 3 cel NiCd, NiMH, of alkalische batterij worden aangedreven zijn. TPS6200x werkt typisch neer aan een inputvoltage van 1,8 V, met een gespecificeerd minimuminputvoltage van 2 V.
Toepassingen:
Hoog rendement Synchrone Stap - onderaan Convertor met Groter dan 95%-Efficiency
2 V aan Waaier van het de Inputvoltage van 5,5 V de Werkende
De regelbare Waaier van het Outputvoltage van 0,8 V aan VI
De vaste Opties van het Outputvoltage Beschikbaar in 0,9 V, 1 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,5 V, en 3,3 V
Synchronizable aan Extern Kloksignaal tot 1 Mhz
Tot 600 mA Outputstroom
Speld-programmeerbare Huidige Grens
Hoog rendement over een Brede Ladings Huidige Waaier in Macht - sparen Wijze
100% maximumrechtcyclus voor Laagste Opgeven
Schakelaar van Verrichtingsantiringing en PFM/PWM-Verrichtingswijze de met geringe geluidssterkte
Interne Softstart
50-µA Rustige Stroom (TYPE)
Beschikbaar in het 10-speld Microsmall-Overzichtspakket (MSOP)
Beschikbare evaluatiemodule
Beschikbaar in een ultra-Kleine, Pakket 12-speld van NanoStar (Wafeltje spaander-Schaal)
Specificaties:
| Informatiebladen | TPS62000-08 |
| Productfoto's | 10-MSOP |
| PCN Ontwerp/Specificatie | SOT23, VSSOP-de Draad 28/Jun/2013 van Cu |
| Standaardpakket | 80 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom |
| Reeks | - |
| Verpakking | Buis |
| Type | Stap - neer (Bok) |
| Outputtype | Vast |
| Aantal Output | 1 |
| Voltage - Output | 3.3V |
| Ingevoerd voltage - | 2 V ~ 5,5 V |
| PWM-Type | Huidige Wijze |
| Frequentie - Omschakeling | 500kHz ~ 1MHz |
| Huidig - Output | 600mA |
| Synchrone Gelijkrichter | Ja |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 10-TFSOP, 10-MSOP (0,118“, 3.00mm Breedte) |
| Het Pakket van het leveranciersapparaat | 10-MSOP |
| Cataloguspagina | 892 (CN081 PDF) |
| Voor Gebruik met | 296-20619-ND - EVAL-MOD. VOOR TPS62007 |
| Andere Namen | 296-12517-5 |
