TPS3705-33DR - VAN DE DE INSTRUMENTENbewerker VAN TEXAS MACHT-ONTBREKEN DE TOEZIENDE KRINGEN MET
| Artikelnummer: | TPS3705-33DR | MFG: | Ti |
|---|---|---|---|
| Temperatuurwaaier.: | . – 40°C aan 85°C | Pakketten: | Msop-8 en zo-8 |
| Hoog Licht: |
macht geleide bestuurderskring,geleide matrijsbestuurder ic |
||
Snel Detail:
MACHT-ONTBREKEN DE BEWERKER TOEZIENDE KRINGEN MET
Beschrijving:
TPS3705, TPS3707-familie van microprocessor levering-voltage supervisors verstrekt kringsinitialisering en timingssupervisie, hoofdzakelijk voor DSP en op bewerker-gebaseerde systemen.
Tijdens macht-, wordt het TERUGSTELLEN beweerd wanneer het leveringsvoltage VDD wordt hoger dan 1,1 V. Daarna, controleert de supervisor van het leveringsvoltage VDD en houdt het TERUGSTELLEN actief zolang VDD onder het drempelvoltage VIT+ blijft. Een interne tijdopnemer vertraagt de terugkeer van de output aan de inactieve (hoge) staat om het juiste systeemterugstellen te verzekeren. De vertragingstijd, tdtyp= Mej. 200, begint na VDDhas toegenomen boven het drempelvoltage VIT+. Wanneer de dalingen van het leveringsvoltage onder het drempelvoltage VIT-, de output (laag) opnieuw actief wordt. Geen externe componenten worden vereist. Alle apparaten van deze die familie hebben een voltage VIT- van de be*vestigen-betekenisdrempel door een interne voltageverdeler wordt geplaatst.
De TPS3705-Xx en TPS3707-Xx apparaten nemen een hand het terugstelleninput, M. op. Low level bij M. veroorzaakt actief het TERUGSTELLEN om te worden.
De TPS370x-Xx families integreren macht-ontbreken comparateur die voor laag-batterijopsporing, waarschuwing macht-ontbreken, of voor de controle van een voeding buiten de netstroom kan worden gebruikt.
De TPS3705-Xx apparaten hebben een watchdog-timer die periodiek door een positieve of negatieve overgang bij WDI wordt teweeggebracht. Wanneer het het controleren systeem er niet in slaagt om de waakhondkring binnen het time-outinterval opnieuw te veroorzaken, wordt tt (uit) = 1,6 s, WDO actief. Deze gebeurtenis reinitializes ook de watchdog-timer. Het verlaten van WDI afgekoppeld maakt de waakhond onbruikbaar.
De TPS3707-Xx apparaten hebben niet de Waakhondfunctie, maar omvatten het outputterugstellen op hoog niveau.
Het productspectrum wordt ontworpen voor leveringsvoltages van 2,5 V, 3 V, 3,3 V, en 5 V. De kringen zijn beschikbaar in of 8 speld MSOP of standaardsoic-pakketten. TPS3705, TPS3707-apparaten wordt gekenmerkt voor verrichting over een temperatuurwaaier van – 40°C aan 85°C.
Toepassingen:
Macht-op het Terugstellengenerator met Vaste Vertragingstijd van 200 Mej., geen Extern
Nodig condensator
Het Voltagemonitor 2,5 V, 3 V, 3,3 V, en 5 V van de precisielevering
Speld-voor-speld Compatibel met MAX705 door MAX708-Reeks
Geïntegreerde Watchdog-timer (TPS3705 slechts)
De voltagemonitor voor macht-ontbreekt of de laag-Batterijwaarschuwing
Maximumleveringsstroom van 50 µA
Msop-8 en zo-8 Pakketten
Temperatuurwaaier. – 40°C aan 85°C
Specificaties:
| Informatiebladen | TPS3705-xx, TPS3707-Xx |

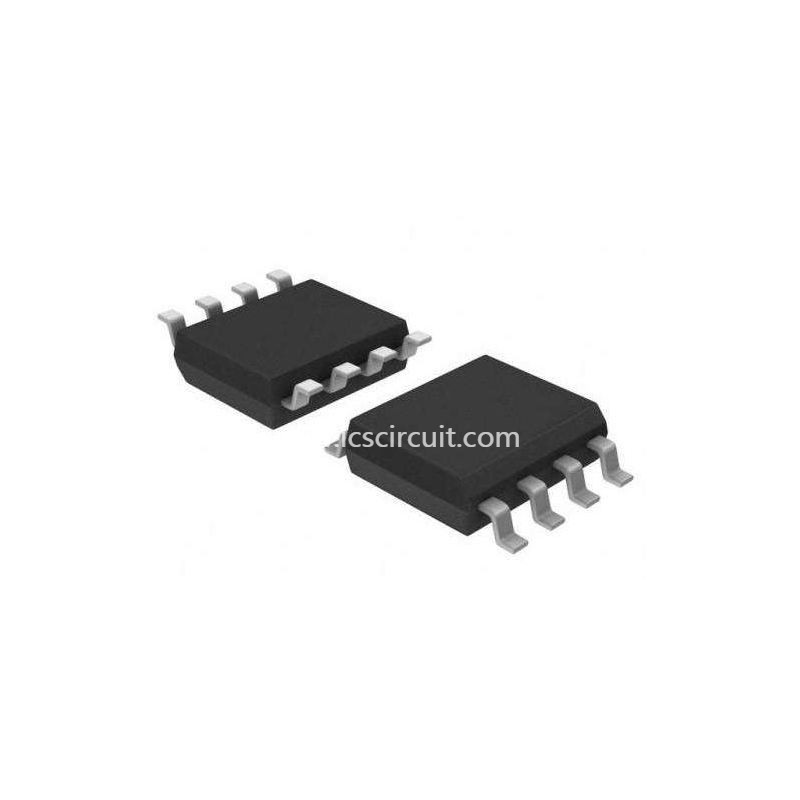

| Productfoto's | 8-SOIC |
| Standaardpakket | 1 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Supervisors |
| Reeks | - |
| Verpakking | Digi-Reel® |
| Type | Het eenvoudige Terugstellen/macht-op het Terugstellen |
| Aantal Gecontroleerde Voltages | 1 |
| Output | Balans, Totempaal |
| Het terugstellen | Actieve Laag |
| Het terugstellenonderbreking | 140 Mej. Minimum |
| Voltage - Drempel | 2.93V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 8-SOIC |
| Andere Namen | 296-26940-6 |
