TPS2068DGNR - HUIDIG-BEPERKT TEXAS INSTRUMENTS -, MACHT-DISTRIBUTIE SCHAKELAARS
| Hoog Licht: |
macht geleide bestuurderskring,geleide matrijsbestuurder ic |
||
|---|---|---|---|
Snel Detail:
HUIDIG-BEPERKT, MACHT-DISTRIBUTIE SCHAKELAARS
Beschrijving:
TPS206x-zijn de macht-distributie schakelaars voorgenomen voor toepassingen waar de zware capacitieve ladingen en het kort:sluiten waarschijnlijk zullen worden ontmoet. Dit apparaat neemt 70 N-channel mΩ MOSFET machtsschakelaars voor macht-distributie systemen op die enige of dubbele machtsschakelaars in één enkel pakket vereisen. Elke schakelaar wordt gecontroleerd door een logica toelaat input. De poortaandrijving wordt door een interne die lastenpomp verstrekt wordt ontworpen om de macht-schakelaar stijgingstijden en dalingstijden te controleren om huidige schommelingen tijdens omschakeling te minimaliseren. De lastenpomp vereist geen externe componenten en staat verrichting van levering zo laag toe zoals 2,7 V.
Wanneer de outputlading de huidig-grensdrempel overschrijdt of kort aanwezig is, de apparatengrenzen de outputstroom op een veilig niveau door in een constant-huidige wijze te schakelen, die lage output de van de te sterke intensiteit (OCx) trekken logica.
Wanneer de ononderbroken zware overbelasting en het kort:sluiten de machtsdissipatie in de schakelaar verhogen, veroorzakend de verbindingstemperatuur om toe te nemen, sluit een thermische beschermingskring de schakelaar af om schade te verhinderen. De terugwinning van een thermische sluiting is automatisch zodra het apparaat voldoende heeft gekoeld. Het interne schakelschema zorgt ervoor dat de schakelaar weg blijft tot het geldige inputvoltage aanwezig is. De huidige grens is typisch 2,1 A.
Toepassingen:
• 70 mΩ hoog-Kantmosfet
• 1,5-Ononderbroken Stroom
• Thermische en Kort:sluitenbescherming
• Nauwkeurige Huidige Grens (1,6 A min, maximum 2,6 A)
• Werkende Waaier: 2.7 V aan 5,5 V
• 0,6 Mej. Typische Stijging Tijd
• Undervoltageuitsluiting
• Het Rapport van de Deglitchedfout (OC)
• Geen OC Glitch tijdens Macht omhoog
• 1-µA Maximum Reserveleveringsstroom
• Het omgekeerde Huidige Blokkeren
• TPS2060/64 temperatuurwaaier: 0°C aan 70°C
• TPS2068/69 temperatuurwaaier: - 40°C aan 85°C
• ESD Bescherming
• UL vermeld – dien Nr in. E169910
Specificaties:
| Informatiebladen | TPS2060/4/8/9 |

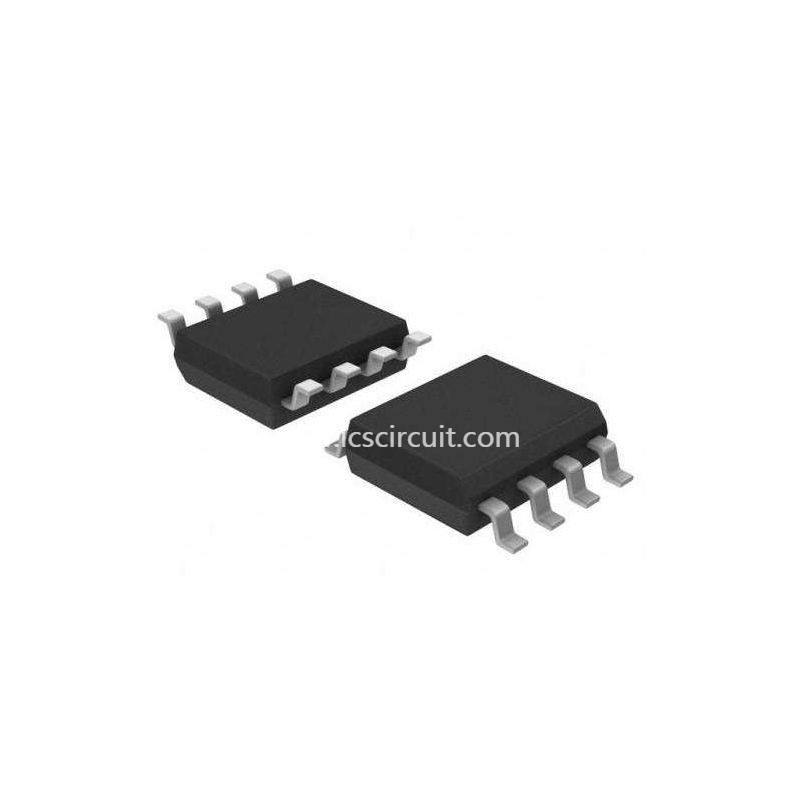

| Productfoto's | Het Stootkussenpakket van 8-MSOP Exp |
| Standaardpakket | 2.500 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - De Schakelaars van de machtsdistributie |
| Reeks | - |

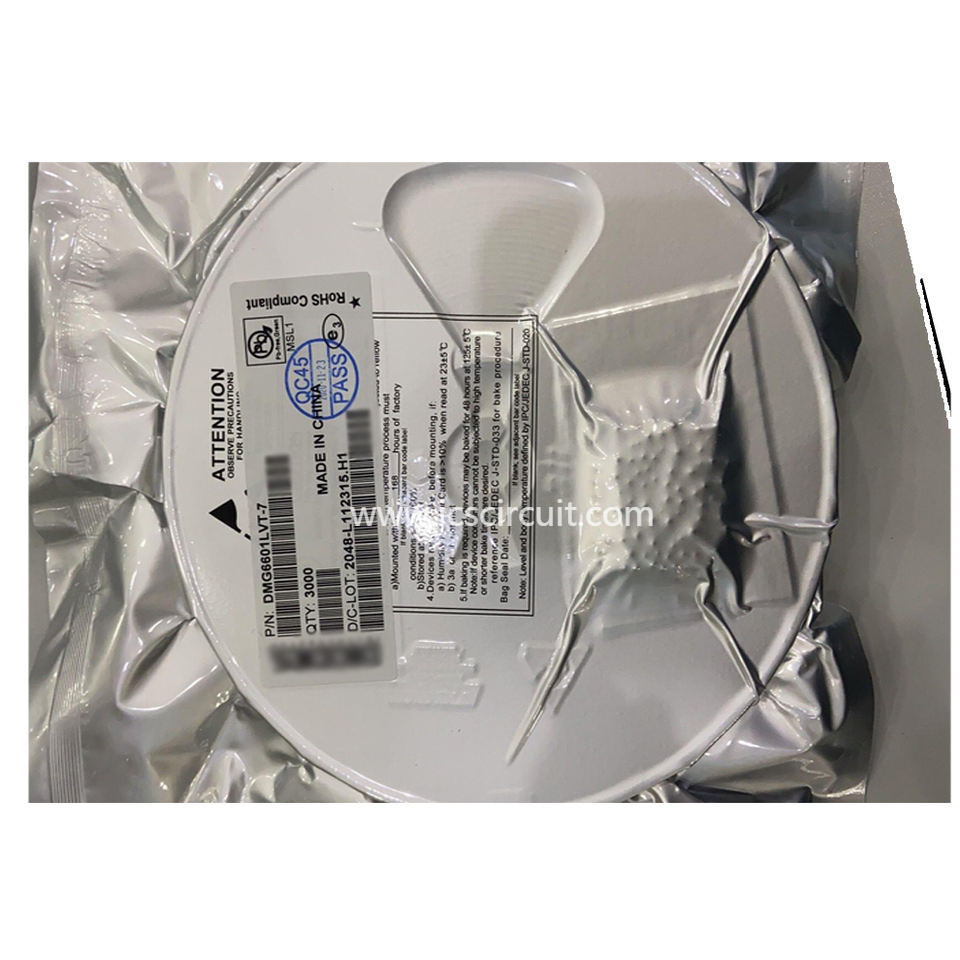

| Verpakking | Band & Spoel (RT) |
| Type | Hoge Zijschakelaar |
| Aantal Output | 1 |
| Rds () | mOhm 115 |
| Interne Schakelaar | Ja |
| Huidige Grens | 2.1A |
| Ingevoerd voltage - | 2.7 V ~ 5,5 V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-TSSOP, (0,118“, 3.00mm Breedte) Blootgesteld Stootkussen 8-MSOP |
| Het Pakket van het leveranciersapparaat | 8-MSOP-PowerPad |
| Voor Gebruik met | TPS2068EVM-292-ND - TPS2068EVM-292 |
