MC33063AQDRQ1 - TEXAS INSTRUMENTS - EEN 1,5-PIEKboost/buck/inverting-OMSCHAKELINGSregelgever
| Hoog Licht: |
geleide matrijsbestuurder ic,off-line geleide bestuurder ic |
||
|---|---|---|---|
Snel Detail:
1,5-PIEKboost/buck/inverting-OMSCHAKELINGSregelgever
Beschrijving:
MC33063A is gemakkelijk te gebruiken IC bevattend al primair schakelschema nodig voor de bouw van eenvoudige convertors gelijkstroom-gelijkstroom. Het apparaat bestaat hoofdzakelijk uit een interne temperature-compensated verwijzing, een comparateur, een oscillator, een PWM-controlemechanisme met actieve stroom die, een bestuurder, en een high-current outputschakelaar beperken. Aldus, vereist het apparaat minimale externe componenten om convertors te bouwen in de verhoging, de bok, en het omkeren van topologieën.
MC33063A wordt gekenmerkt voor verrichting van – 40°C aan 125°C.
Toepassingen:
• Gekwalificeerd voor Automobieltoepassingen
• De brede Waaier van het Inputvoltage… 3 V aan 40 V
• Hoge Stroom… tot 1,5 A van de Outputschakelaar
• Regelbaar Outputvoltage
• De oscillatorfrequentie… KHz tot 100
• Precisie Interne Verwijzing… 2%
• Kort:sluiten het Huidige Beperken
• Lage Reservestroom
Specificaties:
| Informatiebladen | MC33063A-Q1 |
| Productfoto's | 8-SOIC |
| Standaardpakket | 2.500 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom |
| Reeks | - |

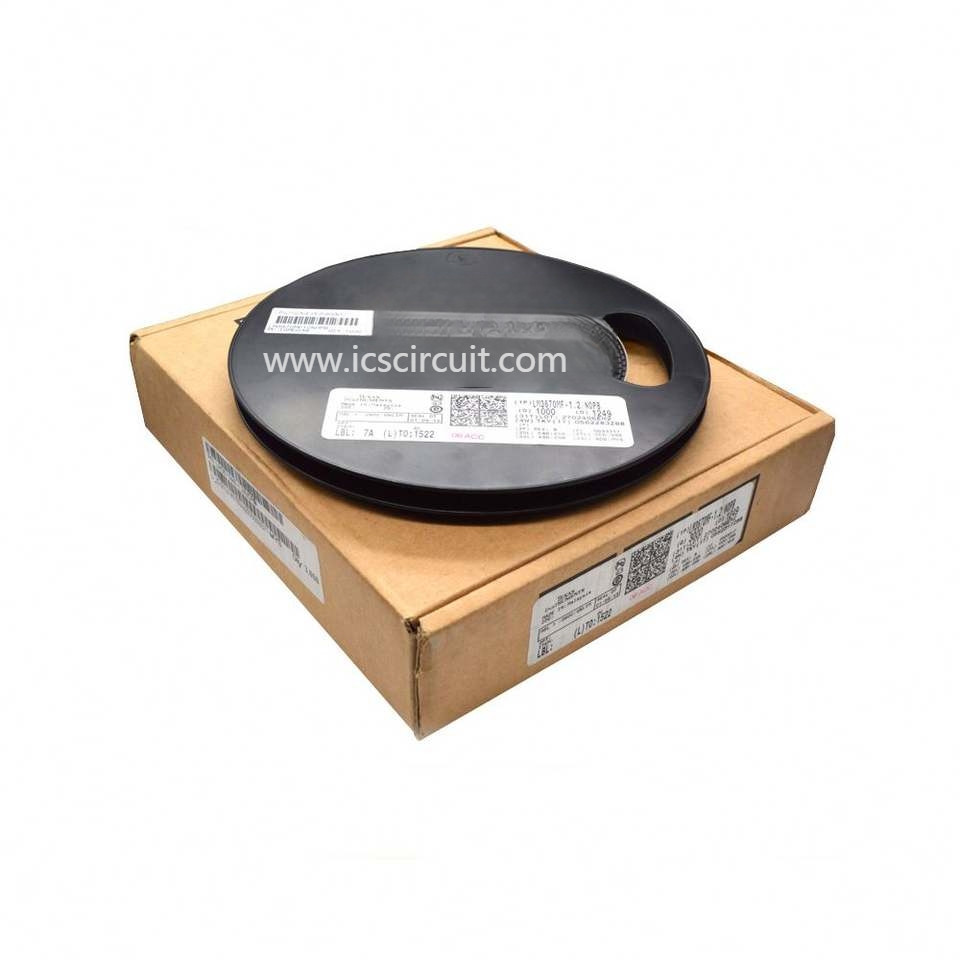

| Verpakking | Band & Spoel (RT) |
| Type | Stap - neer (Bok), voer (Verhoging), het Omkeren op |
| Outputtype | Regelbaar |
| Aantal Output | 1 |
| Voltage - Output | 1.25 V ~ 40 V |
| Ingevoerd voltage - | 3 V ~ 40 V |
| PWM-Type | - |
| Frequentie - Omschakeling | 100kHz |
| Huidig - Output | 1.5A |
| Synchrone Gelijkrichter | Nr |
| Werkende Temperatuur | -40°C ~ 125°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 8-SOIC |
| Cataloguspagina | 888 (CN081 PDF) |
| Andere Namen | 296-18690-2 |
