LM2717MT/NOPB - NATIONALE HALFGELEIDER - DUBBELE STEP-DOWN DC/DC-CONVERTOR
| Hoog Licht: | geleide matrijsbestuurder ic,off-line geleide bestuurder ic | ||
|---|---|---|---|
Snel Detail:
Dubbele Step-down DC/DC-Convertor
Beschrijving:
LM2717 is samengesteld uit de bok (stepdown) convertors twee van PWM DC/DC. De eerste convertor wordt gebruikt om een vast outputvoltage van 3.3V te produceren. De tweede convertor wordt gebruikt om een regelbaar outputvoltage te produceren. Beide convertors kenmerken interne schakelaars de lage van RDSON (0.16Ω) voor maximumefficiency. De werkende frequentie kan overal tussen 300kHz en 600kHz worden aangepast toestaand het gebruik van kleine externe componenten. De externe zachte startspelden voor elk laat de gebruiker toe om de zachte starttijden aan een specifieke toepassing aan te passen.
Elke convertor kan ook onafhankelijk met zijn eigen sluitingsspeld afsluiten zijn. LM2717 is beschikbaar in een laag profiel 24 loodtssop pakket die een lage profiel algemene oplossing verzekeren.
Toepassingen:
n bevestigde 3.3V-de convertor van de outputbok met een 2.2A, 0.16Ω, interne schakelaar
n Regelbare bokconvertor met een 3.2A, 0.16Ω, interne schakelaar
n de Werkende waaier van het inputvoltage van 4V aan 20V
n de bescherming van Inputundervoltage
n 300kHz aan 600kHz speldt regelbare werkende frequentie
n over temperatuurbescherming
n Klein 24-lood TSSOP pakket
Specificaties:
| Informatiebladen | LM2717 |

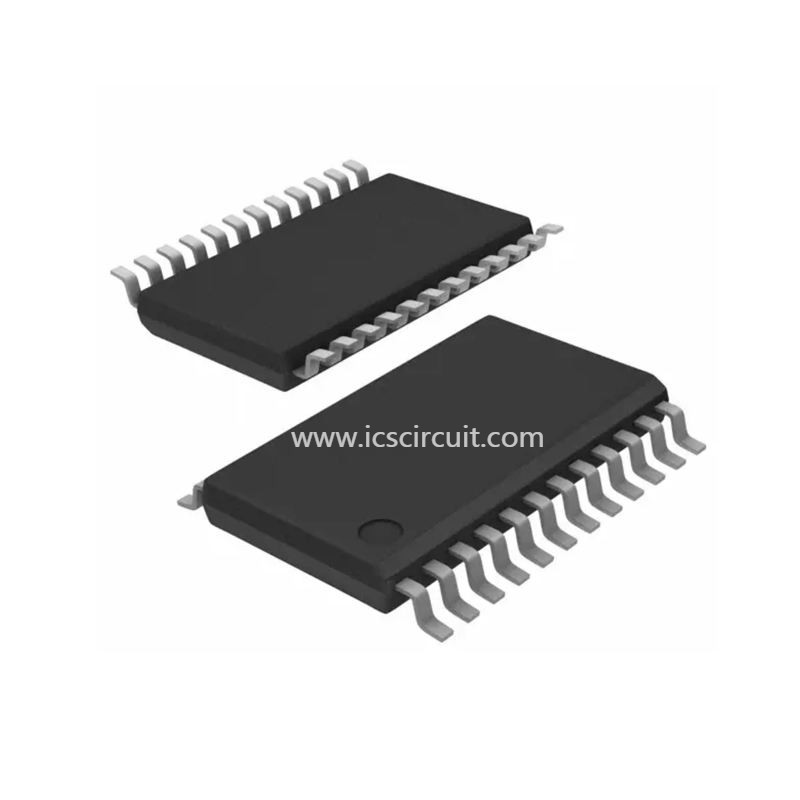

| Productfoto's | 24-TSSOP, SOT355-1 |
| Ontwerpmiddelen | Creeer nu uw machtsontwerp met de Ontwerper van WEBENCH® van Ti |
| Standaardpakket | 61 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom |
| Reeks | - |
| Verpakking | Buis |
| Type | Stap - neer (Bok) |
| Outputtype | Regelbaar |
| Aantal Output | 2 |
| Voltage - Output | Adj aan 1.258V |
| Ingevoerd voltage - | 4 V ~ 20 V |
| PWM-Type | Huidige Wijze |
| Frequentie - Omschakeling | 300kHz ~ 600kHz |
| Huidig - Output | 2.2A, 3.2A |
| Synchrone Gelijkrichter | Nr |
| Werkende Temperatuur | -40°C ~ 125°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 24-TSSOP (0,173“, 4.40mm Breedte) |
| Het Pakket van het leveranciersapparaat | 24-TSSOP |
| Cataloguspagina | 1013 (CN081 PDF) |
| Voor Gebruik met | LM2717MT-ADJEV-ND - RAADSevaluatie LM2717MT-ADJ |
| Andere Namen | *LM2717MT/NOPB *LM2717MTNOPB LM2717MTNOPB Lm2717mtnopb-Nd |
