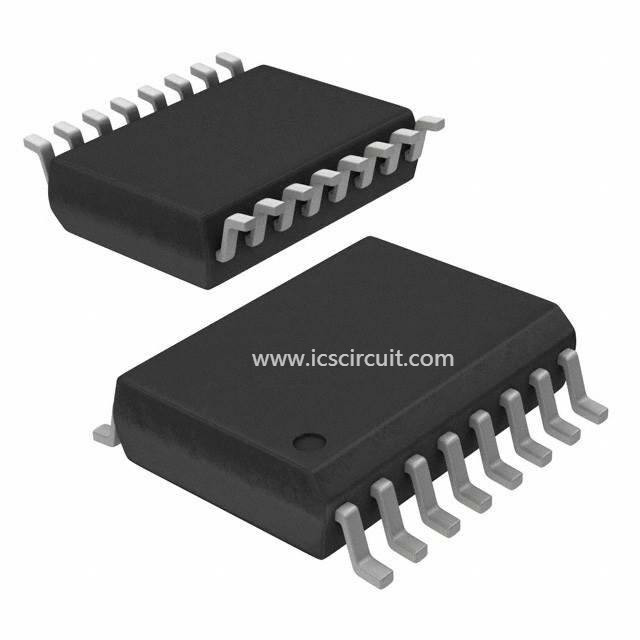

Dubbel - de Solenoïdebestuurder IC Led Matrix Offline TLE7241E van de kanaal Huidige Controle

Snel Detail:

Dubbel - kanaal Constant Current Control Solenoid Driver

Beschrijving:

TLE 7241E is dubbel - kanaliseer de constante huidige bestuurder van de controlesolenoïde met geïntegreerde DMOS-machtstransistors. De gemiddelde ladingsstroom kan aan een waarde in de waaier van 0 mA aan 1000 mA (met externe de betekenisweerstand van a1 Ω) met 10 beetjes van resolutie worden geprogrammeerd. De ladingsstroom wordt gecontroleerd gebruikend een hysteretic controleregeling met een programmeerbare hysteresewaarde. Een driehoekige „dither“ golfvorm kan op de omschakelings huidige golfvorm worden toegevoegd om de overdrachtfunctie van de solenoïde te verbeteren. De omvang en de frequentie van de dither golfvorm zijn programmeerbaar door de SPI-interface. Het apparaat is beschermd tegen schade toe te schrijven aan te sterke intensiteit, overvoltage en overtemperaturevoorwaarden, en kan open ladingen diagnostiseren en melden, shorted ladingen, en de ladingen shorted aan grond.

Nota: Een externe freewheelende diode moet worden verstrekt wanneer het gebruiken van TLE 7241E op constante huidige controlewijze, anders zal IC worden beschadigd.

Voor beste nauwkeurigheid, zou een extern 2,5 V-verwijzingsvoltage bij de ref-speld moeten worden geleverd. TLE 7241E omvat ook een intern 2,5 V-verwijzingsvoltage, dat kan worden geselecteerd door de ref-speld met grond te verbinden. De (intern of externe) selectie van het verwijzingsvoltage kan via de SPI-interface worden geverifieerd.

Toepassingen:

•Twee volledig - onafhankelijke Kanalen

•Geïntegreerde N-channel DMOS transistors

•Programmeerbare Gemiddelde Stroom met 10 beetjeresolutie via SPI

– Iavg-waaier = 0 tot 1000 (typisch) mA

•Programmeerbare Toegevoegde Dither

– Programmeerbare Frequentie (41 Herz aan 1 kHztype)

– Programmeerbare Omvang (12,5 tot 390 mVpptype)

– Programmeerbare Hysterese (40 tot 110 mVpptype)

•Interface en Controle

– chainable het madeliefje met 16 bits van SPI (Periodiek Peripheral interface)

– Één enkele „Standaard“ speld om zowel kanalen onbruikbaar te maken als de programmeerbare registers van beide kanalen terug te stellen

– De logica compatibele I/O van 5,0 V en 3,3 V-

– De inhoud van alle registers kan via SPI worden geverifieerd

– Verrichting met of zonder externe verwijzing mogelijke

•Bescherming

– Te sterke intensiteit

– Overvoltage

– Overtemperature

•Diagnostiek

– De te sterke intensiteit/shorted solenoïde

– Overtemperature

– Open lading

– Plotseling aan GND

•Groen Product (volgzame RoHS)

•Gekwalificeerd AEC

Specificaties:
