5 Pin Microprocessor Reset Circuits Integrated LM3722IM5-4.63

Snel Detail:

5-speld stelde de Microprocessor Kringen terug


Beschrijving:

De LM3722/LM3723/LM3724-microprocessor toeziende kringen controleren de voedingen in microprocessor en digitale systemen. Zij verstrekken het terugstellen aan de microprocessor tijdens macht-omhoog, macht-verslaan, brown-out voorwaarden, en het handterugstellen.
LM3722/LM3723/LM3724 beweert een het terugstellensignaal wanneer de levering onder de fabriek-geprogrammeerde het terugstellendrempel voor Mej. minstens 100 vermindert. Het het terugstellensignaal blijft voor Mej. 190 na VCC stijgingen boven de drempel wordt beweerd die.
LM3722 heeft een actief-lage het TERUGSTELLEN balansoutput. LM3723 heeft een actief-hoge het TERUGSTELLEN balansoutput. LM3724 heeft een actief-lage output van het open-afvoerkanaalterugstellen. Drie standaardopties van het het terugstellenvoltage zijn beschikbaar, geschikt voor controle 5V, de leveringsvoltages van 3.3V, en 2.5V-. De extra het terugstellenvoltages zijn ook beschikbaar; contact Nationale Halfgeleider voor details.

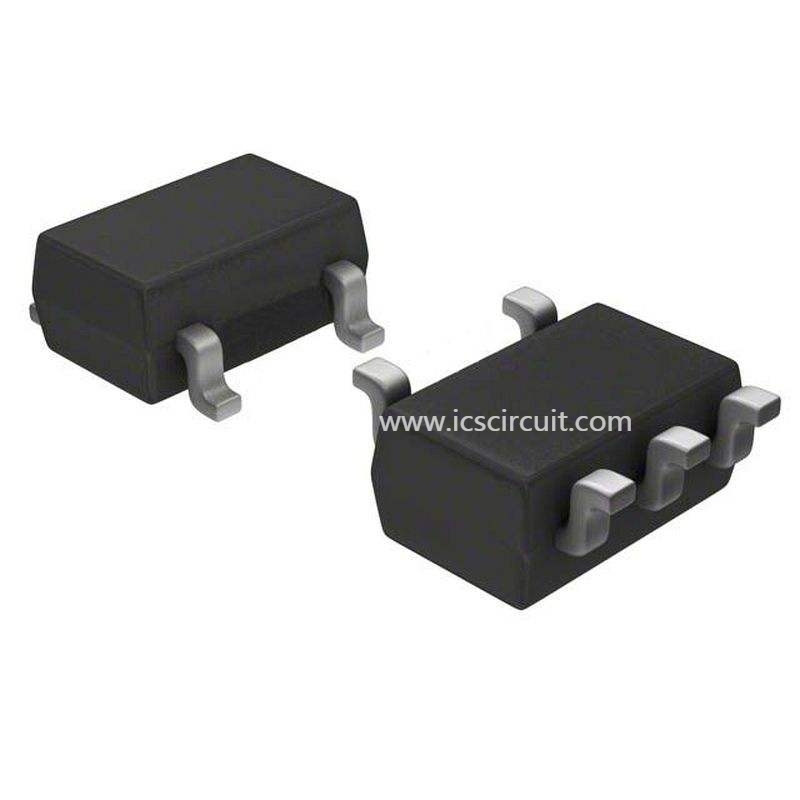

Met een lage leveringsstroom van slechts 6µA, is LM3722/LM3723/LM3724 ideaal voor gebruik in draagbare apparatuur. LM3722/LM3723/LM3724 is beschikbaar in het 5 speldsot23 pakket.


Toepassingen:

n Nauwkeurig toezicht op de leveringsvoltages van 2.5V, van 3.3V, en 5V-
n volledig over Industriële die temperatuur wordt gespecificeerd: −40˚C aan +85˚C
Uitgebreid: −40˚C aan +125˚C
n 100 Mej.minimum macht-op de breedte van de het Terugstellenimpuls, typisch Mej. 190:
Actief-lage het TERUGSTELLENoutput (LM3722)
Actief-hoge het TERUGSTELLENoutput (LM3723)
De actief-lage Output van het het TERUGSTELLEN Open Afvoerkanaal (LM3724)
n Gewaarborgde het TERUGSTELLENoutput geldig voor VCC ≥ 1V
n Lage Leveringsstroom, typische 6µA
n Voeding voorbijgaande immuniteit
n Compatibel met MAX811/812-toepassingen


Specificaties:
