LM3478MM - NATIONALE HALFGELEIDER - HOOG RENDEMENT LAAG-ZIJn-channel CONTROLEMECHANISME VOOR OMSCHAKELINGSregelgever
| Hoog Licht: |
macht geleide bestuurderskring,off-line geleide bestuurder ic |
||
|---|---|---|---|
Snel Detail:
Hoog rendement laag-Zijn-channel Controlemechanisme voor Omschakelingsregelgever
Beschrijving:
LM3478 is een veelzijdige de omschakelingsregelgever van laag-Kant n-FET
controlemechanisme. Het is geschikt voor gebruik in topologieën het vereisen
lage zijfet, zoals verhoging, flyback, SEPIC, enz. Voorts
LM3478 kan bij uiterst hoge omschakeling worden in werking gesteld
frequentie om de totale oplossingsgrootte te verminderen.
de omschakelingsfrequentie van LM3478 kan aan om het even welke waarde worden aangepast
tussen 100kHz en 1MHz door één enkele externe weerstand te gebruiken.
De huidige wijzecontrole verstrekt superieure bandbreedte en
voorbijgaande reactie, naast cyclus-door-cyclus het huidige beperken.
De outputstroom kan met één enkele extern worden geprogrammeerd
weerstand.
LM3478 heeft eigenschappen zoals thermische sluiting ingebouwd,
kort:sluitenbescherming, over voltagebescherming, enz.-Macht
de wijze van de besparingssluiting vermindert de totaal aanbodstroom aan
5μA en staat voeding het rangschikken toe. Interne zachte start
beperkt de toevloedstroom bij opstarten.
Toepassingen:
- Verdeelde Machtssystemen
- Batterijladers
- Off-line Voedingen
- Telecommunicatievoedingen
- Automobielmachtssystemen
Specificaties:
| Informatiebladen | LM3478 |

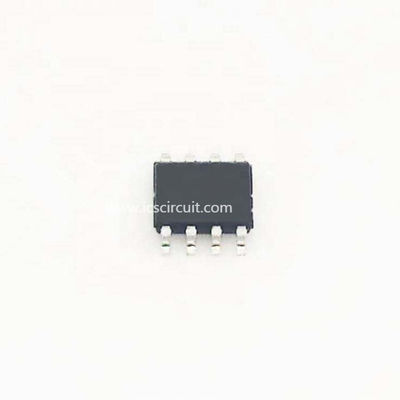

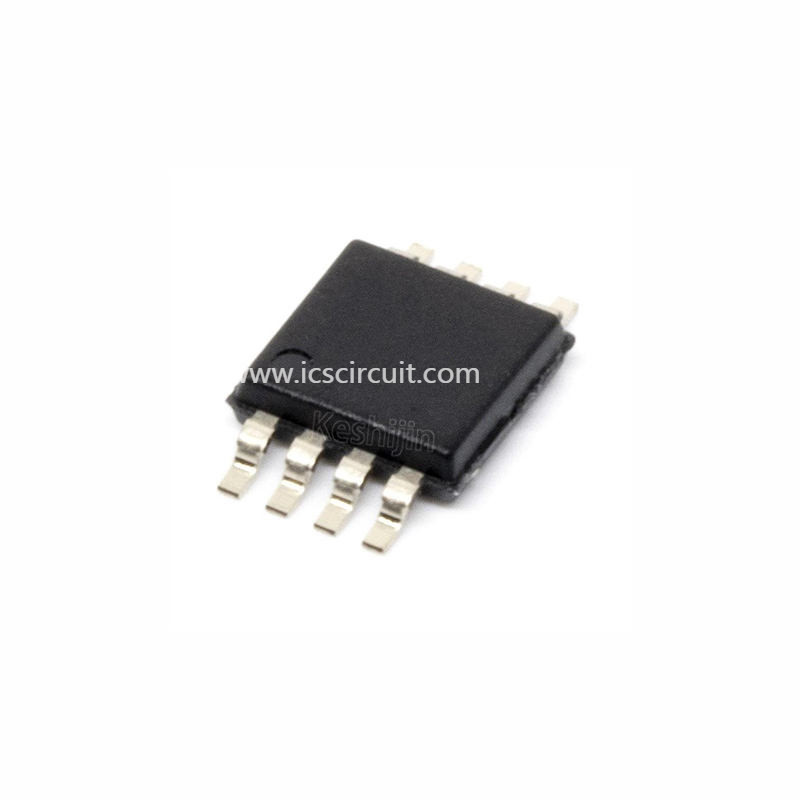

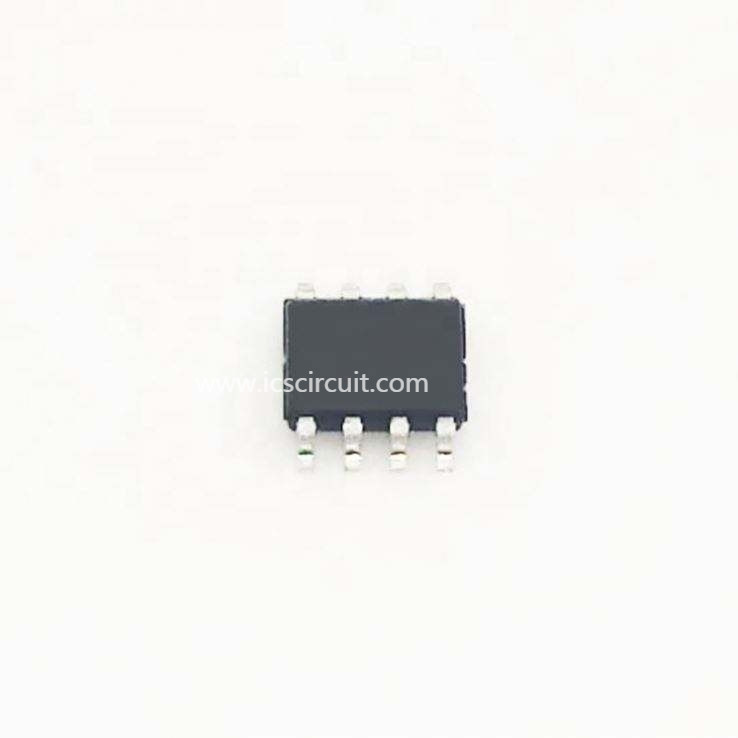

| Productfoto's | 8-MSOP |
| Ontwerpmiddelen | Creeer nu uw machtsontwerp met de Ontwerper van WEBENCH® van Ti |
| Standaardpakket | 1 |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Familie | PMIC - Voltageregelgevers - de Omschakelingscontrolemechanismen van gelijkstroom gelijkstroom |
| Reeks | - |
| Verpakking | Digi-Reel® |
| PWM-Type | Huidige Wijze |
| Aantal Output | 1 |
| Maximum frequentie - | 1MHz |
| Plichtscyclus | 100% |
| Voltage - Levering | 2.97 V ~ 40 V |
| Bok | Nr |
| Verhoging | Ja |
| Flyback | Ja |
| Het omkeren | Nr |
| Doubleur | Nr |
| Verdeler | Nr |
| Cuk | Nr |
| Geïsoleerd | Nr |
| Werkende Temperatuur | -40°C ~ 125°C |
| Pakket/Geval | 8-TSSOP, 8-MSOP (0,118“, 3.00mm Breedte) |
| Voor Gebruik met | LM3478EVAL/NOPB-ND - EVAL-RAAD VOOR LM3478 LM3478EVAL-ND - RAADSevaluatie LM3478 |
| Andere Namen | LM3478MM/NOPBDKR |
