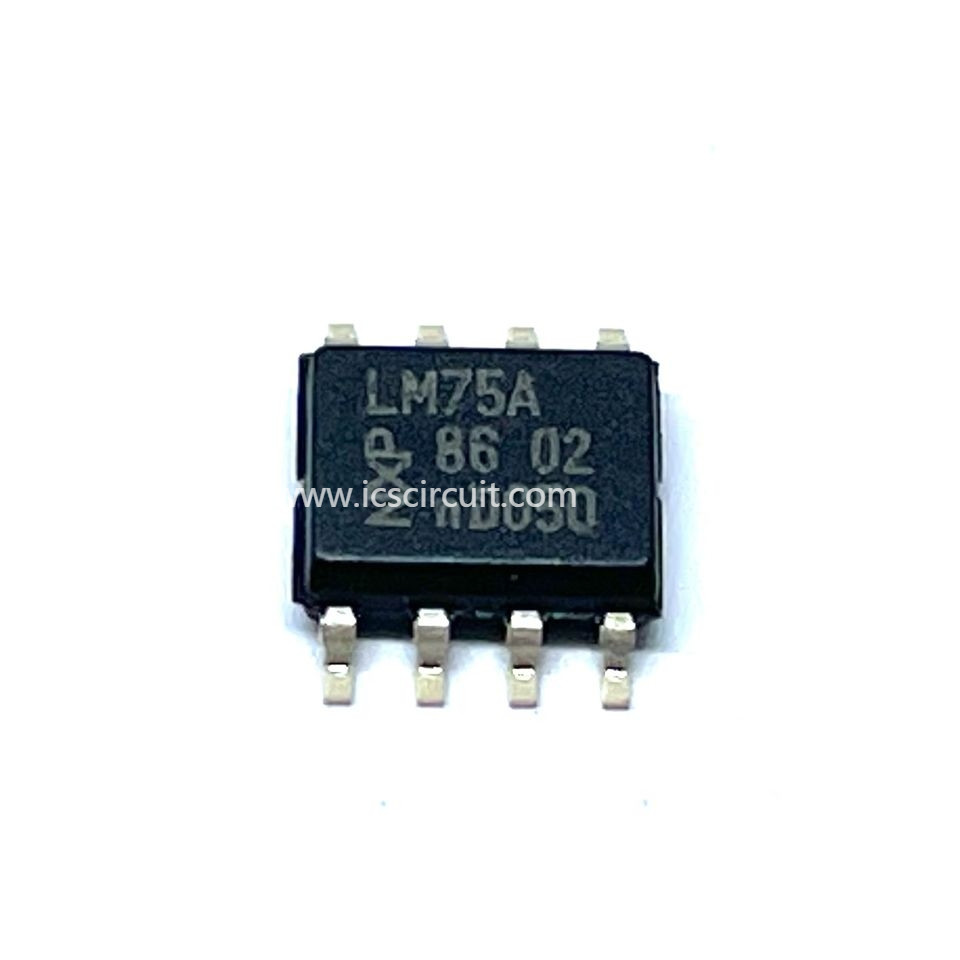

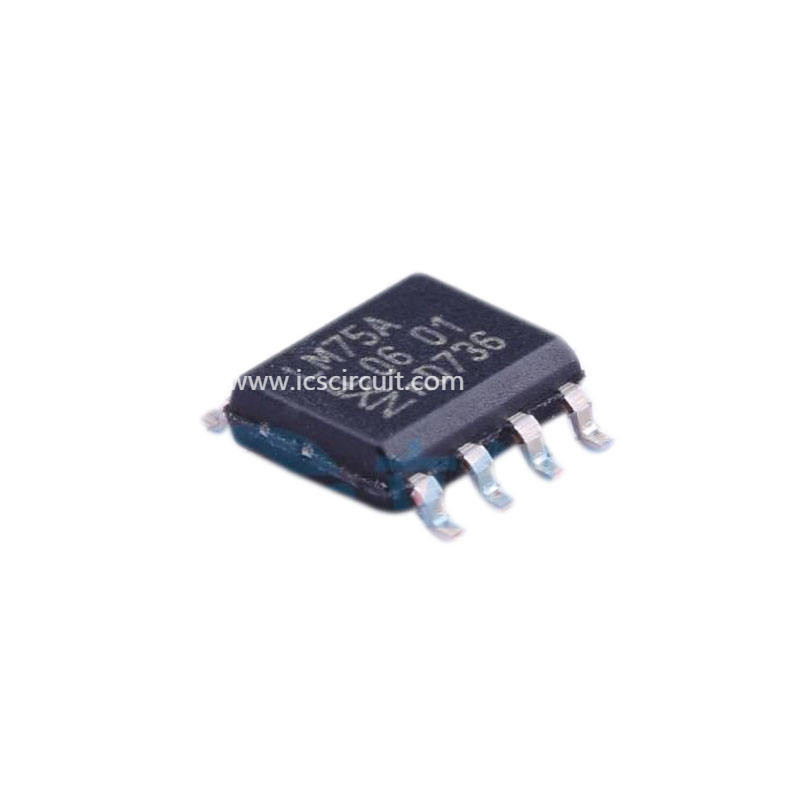

Van originele Digitale de Temperatuursensor RoHS HOOFDbestuurdersic LM75AD

Snel Detail:

Digitale temperatuursensor en thermische Waakhond

Beschrijving:

LM75A is een temperatuur-aan-digitale convertor die een op-spaander met behulp van

band-Gap temperatuursensor en sigma-Deltaomzetting a-aan-D

techniek. Het apparaat is ook het thermische detector verstrekken

de output van de over--temperaturenopsporing. LM75A bevat een aantal gegevens

registers: Configuratieregister (Conf) om de apparatenmontages op te slaan

zoals de wijze van de apparatenverrichting, OS verrichtingswijze, OS polariteit

en OS foutenrij zoals die in de functionele beschrijving wordt beschreven

sectie; temperatuurregister (Temperaturen) om de digitale temperaturen op te slaan

het lezen, en reeks-punt registers (Tos & Thyst) aan programmeerbare opslag

overtemp sluiting en hysteresegrenzen, die kunnen worden meegedeeld

door een controlemechanisme via periodieke de i2C-Bus interface met 2 draden. Het apparaat

omvat ook een open-afvoerkanaaloutput (OS) die actief wordt

wanneer de temperatuur de geprogrammeerde grenzen overschrijdt. Er zijn

drie verkiesbare spelden van het logicaadres zodat acht apparaten kunnen zijn

verbonden op dezelfde bus zonder adresconflict.

LM75A kan voor verschillende verrichtingsvoorwaarden worden gevormd. Het

kan op normale wijze worden geplaatst om omringend periodiek te controleren

temperatuur, of op sluitingswijze om machtsconsumptie te minimaliseren.

De OS output werkt in één van beiden van twee verkiesbare wijzen: OS

de comparateurswijze en OS onderbreken wijze. Zijn actieve staat kan zijn

geselecteerd als of HOOGTE of LAAG. De foutenrij die bepaalt

het aantal opeenvolgende fouten om de OS output te activeren is

programmeerbaar evenals de reeks-punt grenzen.

Het temperatuurregister slaat altijd een 11 beetje 2 aanvulling op

gegevens die een temperatuurresolutie van 0,125 °C. geven. Hoog dit

de temperatuurresolutie is bijzonder nuttig in toepassingen van

precies het meten van de thermische afwijking of de vluchteling.

Het apparaat is aan:drijven-omhoog op normale bedrijfsvoeringwijze met binnen OS

comparateurswijze, temperatuurdrempel van 80 °C en hysterese van

75 °C, zodat het als zelfstandige thermostaat met die kan worden gebruikt

vooraf bepaalde geplaatste temperatuur poin

Toepassingen:

• Speld-voor-speld vervanging voor de industrie standaardlm75 en aanbiedingen

betere temperatuurresolutie van 0,125 °C en specificatie van

één enkel deel over voedingwaaier van 2,8 V aan 5,5 V.

• De kleine 8 types van speldpakket: SO8 en TSSOP8

• I2C-bus interface met maximaal 8 apparaten op dezelfde bus

• Voedingwaaier van 2,8 V aan 5,5 V

• Temperaturenwaaier van – 55 °C aan +125 °C

• 11 beetje ADC dat een temperatuurresolutie van 0,125 °C aanbiedt

• Temperatuurnauwkeurigheid van:

±2 °C van – 25 °C aan +100 °C

±3 °C van – 55 °C aan +125 °C

• Programmeerbare temperatuurdrempel en hysterese vastgestelde punten

• Leveringsstroom van 3,5 mA op afsluiten wijze voor macht

behoud

• Zelfstandige verrichting als thermostaat bij macht-omhoog.

• ESD de bescherming overschrijdt 2000 V HBM per JESD22-A114,

200 V-MM. per JESD22-A115 en 1000 V CDM per JESD22-C101

• Klink-op het testen wordt gedaan aan JESDEC Standaardjesd78 die

Specificaties:
