750ma Stepper de Geïntegreerde schakeling van IC Bipolar e-L6219DS013TR van de Motorbestuurder

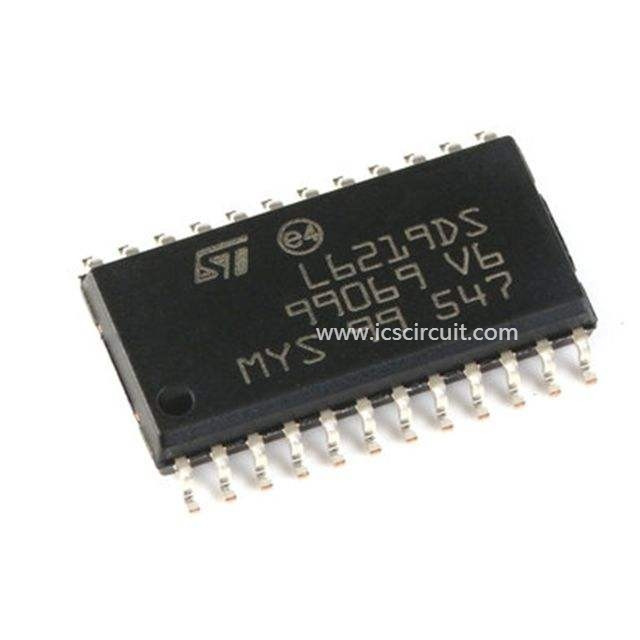

L6219DS013TR stepper de bipolaire spaander van IC van de Motorbestuurder in SOIC24-pakket

Eigenschappen
Bekwaam om beide winding van bipolaire stepper motor te drijven
Outputstroom tot 750 mA elke het winden
Brede voltagewaaier: 10 V aan 46 V
Halve toon, volledig-stap en microstepping wijze
Ingebouwde beschermingsdioden
De interne huidige controle van PWM
Het lage voltage van de outputverzadiging
Ontworpen voor het niet gestabiliseerde voltage van de motorlevering
Interne thermische sluiting

Beschrijving
L6219 is bipolaire monolithische geïntegreerde schakelingen om zowel het winden van een bipolaire stepper motor te controleren en te drijven of controleert bidirectionally twee gelijkstroom-motoren. L6219 met een paar externe componenten vormen een volledige controle en aandrijvingskring voor ls-TTL of microprocessor gecontroleerd stepper motorsysteem. Het machtsstadium is een dubbele volledige brug geschikt voor het ondersteunen 46V en met inbegrip van vier dioden voor huidige recyclage.
Een dwarsgeleidingsbescherming wordt geboden om gelijktijdige dwarsgeleiding tijdens het schakelen huidige richting te vermijden. Een interne impuls-breedte-modulatie (PWM) controleert de outputstroom aan 750 mA met piek startstroom tot 1 A. wordt de Brede waaier van huidige controle van 750 mA (elke brug) toegelaten door middel van twee logicainput en een externe voltageverwijzing. Een faseinput aan elke brug bepaalt de ladings huidige richting. Een thermisch beschermingsschakelschema maakt de output onbruikbaar als de spaandertemperatuur veilige werkende grenzen overschrijdt.

Fabrikant	STMicroelectronics
Reeks	-
Verpakking	Band & Spoel (RT)
Deelstatus	Actief
Motortype - Stepper	Bipolair
Motortype - AC, gelijkstroom	Geborstelde gelijkstroom
Functie	Volledig Geïntegreerde bestuurder -, Controle en Machtsstadium
Outputconfiguratie	Halve Brug (4)
Interface	Parallel
Technologie	-
Stapresolutie	1, 1/2
Toepassingen	Algemeen Doel
Huidig - Output	750mA
Voltage - Levering	4.75 V ~ 5,25 V
Voltage - Lading	10 V ~ 46 V
Werkende Temperatuur	-20°C ~ 150°C (TJ)
Opzettend Type	De oppervlakte zet op
Pakket/Geval	24-SOIC (0,295“, 7.50mm Breedte)
Het Pakket van het leveranciersapparaat	24-ZO
