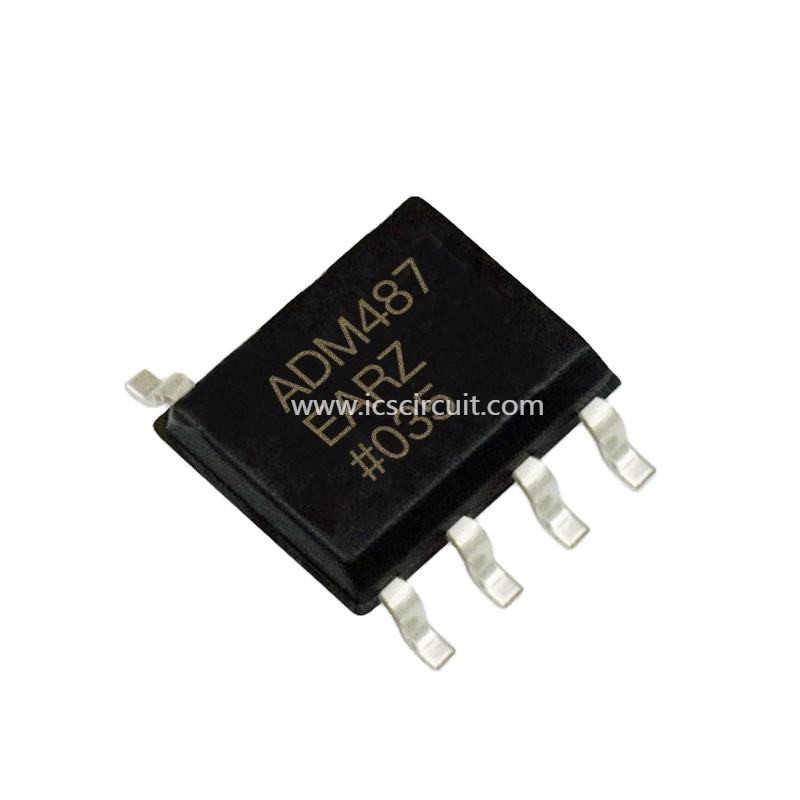

De Zendontvanger Kring Geïntegreerde ADM487EARZ-REEL7 van Chip Rs 485/Rs422

ADM487EARZ-REEL7 Spaander van geïntegreerde schakelingen 1/1 Zendontvanger Halve RS422, RS485 8-SOIC van IC

Fabrikant	Analog Devices Inc.
Reeks	-
Verpakking	Band & Spoel (RT)
Deelstatus	Actief
Type	Zendontvanger
Protocol	RS422, RS485
Aantal Bestuurders/Ontvangers	1/1
Duplex	Half
Ontvangershysterese	70mV
Datasnelheid	250kbps
Voltage - Levering	4.75 V ~ 5,25 V
Werkende Temperatuur	-40°C ~ 85°C
Opzettend Type	De oppervlakte zet op
Pakket/Geval	8-SOIC (0,154“, 3.90mm Breedte)
Het Pakket van het leveranciersapparaat	8-SOIC
Basisartikelnummer	ADM487E

EIGENSCHAPPEN
TIA/EIA rs-485/rs-422 volgzame ESD bescherming op rs-485 model (HBM) Datasnelheden ADM487E I/O van het spelden±15 kV menselijke lichaam: 250 kbps ADM485E/ADM1487E: 2.5 Mbps-Verminderd Half-duplex zwenkt tarieven voor de lage EMI waaier van de gemeenschappelijk-Wijzeinput: −7 de Thermische sluiting van V tot +12 V en kort:sluitenbescherming 8 die loodsoic pakketten ADM487EW voor automobieltoepassingen worden gekwalificeerd

TOEPASSINGEN
Energie/machts het meten de controle van Telecommunicatie verlichtingssystemen Industriële Veiligheidssystemeninstrumentatie


ADM485E/ADM487E/ADM1487E is 5 V, de lage zendontvangers van machtsgegevens met de bescherming van ±15 kV ESD geschikt voor halfduplex mededeling over lijnen de met meerdere balies van de bustransmissie. Zij worden ontworpen voor evenwichtige gegevenstransmissie en voldoen aan Telecommunicatieindustrievereniging/van de Elektronische industrievereniging (TIA/EIA) normen rs-485 en rs-422. ADM487E en ADM1487E hebben a1/4-de impedantie van de de ontvangersinput van de eenheidslading die tot 128 zendontvangers op een bus toestaat, terwijl ADM485E tot 32 zendontvangers op een bus toestaat. Omdat slechts één bestuurder, de output van gehandicapten op elk ogenblik wordt toegelaten of macht-verslaat wordt de bestuurder drie-verklaard vermijden overbelastend de bus.

De bestuurdersoutput is zwenkt tarief die wordt om EMI en gegevensfouten te verminderen door bezinningen van incorrect geëindigde bussen worden veroorzaakt beperkt die. De bovenmatige die machtsdissipatie door bus geschil of output shorting wordt veroorzaakt wordt verhinderd met een thermische sluitingskring. De delen worden volledig gespecificeerd over de industriële temperatuurwaaiers en zijn beschikbaar in 8 loodsoic pakketten.
