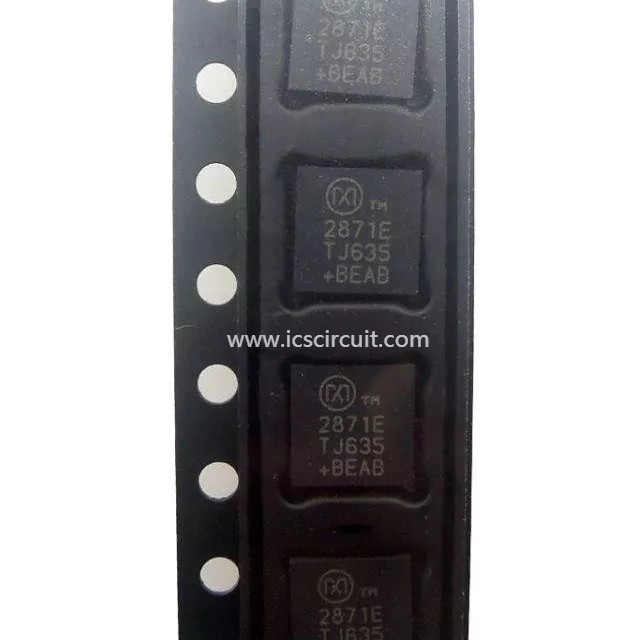

Pll Gebaseerde Frequentiesynthesizer IC Chip MAX 2871ETJ+ met Geïntegreerde Vcos

MAX2871ETJ+ laag Genormaliseerd In-bandfaselawaai van -230dBc/Hz-SYNTHESIZER IC

Algemene Beschrijving

MAX2871 is een ultra-ultra-wideband phase-locked lijn (PLL) met de geïntegreerde oscillatoren van de voltagecontrole (VCOs) geschikt om op zowel wijzen te werken geheel-n als verwaarloosbaar-n. Wanneer gecombineerd met een externe van de verwijzingsoscillator en lijn filter, is MAX2871 een krachtige frequentiesynthesizer geschikt om frequenties van 23.5MHz aan 6.0GHz samen te stellen terwijl het handhaven van superieur faselawaai en onechte prestaties. Het ultra-brede frequentiegebied wordt bereikt met behulp van veelvoudige geïntegreerde VCOs behandelend 3000MHz aan 6000MHz, en outputverdelers die zich van 1 tot 128 uitstrekken. Het apparaat verstrekt ook dubbele differentiële outputbestuurders, die onafhankelijk kunnen worden geprogrammeerd om -1dBm aan differentiële de outputmacht van +8dBm te leveren. Beide output kan door of software of hardwarecontrole worden gedempt. MAX2871 wordt gecontroleerd door een 3 draad periodieke interface en is compatibel met 1.8V-controlelogica. Het apparaat is beschikbaar in loodvrij, roHS-Volgzaam, 5mm x 5mm, 32 speldtqfn pakket, en werkt over een uitgebreide -40°C aan +85°C-temperatuurwaaier. MAX2871 heeft een betere geplaatste eigenschap en beter algemeen faselawaai en is volledig speld en software compatibel met MAX2870.

Fabrikant	Maxim Integrated
Reeks	-
Verpakking	Buis
Deelstatus	Actief
Functie	Verwaarloosbaar, geheel-N Synthesizer VCO
Frequentie	23.5MHz ~ 6GHz
Rf-Type	Algemeen Doel
Secundaire Attributen	-
Pakket/Geval	32-WFQFN Blootgesteld Stootkussen
Het Pakket van het leveranciersapparaat	32-TQFN (5x5)
