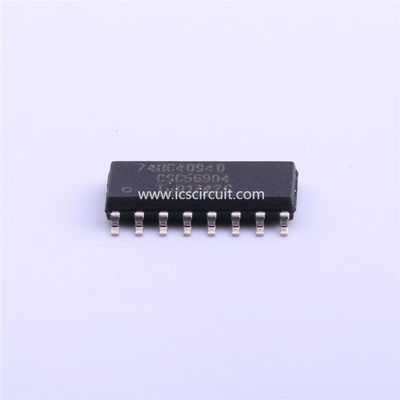

CMOS Controlemechanisme IC Chip 8 van het registeric van de stadiumbus de Spaander 74HC4094D 653

74HC4094D, 653 van het de busregister van 8 stadium verschuiving-en-opslag de Spaander van IC

ALGEMENE BESCHRIJVING

74HC/HCT4094 is hoge snelheids Si-Poort CMOS apparaten en is speld compatibel met de „4094“ van reeks van „4000B“. Zij worden gespecificeerd overeenkomstig JEDEC-norm geen 7A. 74HC/HCT4094 is 8 registers die van de stadium periodieke verschuiving een opslagklink verbonden aan elk stadium voor het strobing van gegevens van de periodieke input (d) aan parallel hebben als buffer opgetreden voor 3 output van de staat (QP0 aan QP7). De parallelle output kan rechtstreeks met gemeenschappelijke buslijnen worden verbonden. Het gegeven wordt verplaatst over de positief-gaat klok (CP) overgangen. Het gegeven in elk stadium van het verschuivingsregister wordt overgebracht naar het opslagregister wanneer de stroboscoopinput (STREPTOKOK) HOOG is. De gegevens in het opslagregister lijken bij de output wanneer de output input (OE) signaal HOOG is toelaat. Twee periodieke output (QS1 en QS2) is beschikbaar voor draperende een aantal „4094“ apparaten. De gegevens zijn beschikbaar bij QS1 op de positief-gaat klokranden om hoge snelheidsverrichting in cascaded systemen toe te staan waarin de tijd van de klokstijging snel is. De zelfde periodieke informatie is beschikbaar bij QS2 op de volgende negatief-gaat klokrand en is voor draperende „4094“ apparaten wanneer de tijd van de klokstijging langzaam is.

TOEPASSINGEN

• Periodiek-aan-parallelle gegevensomzetting

• Afstandsbedieningbedrijfsregister
