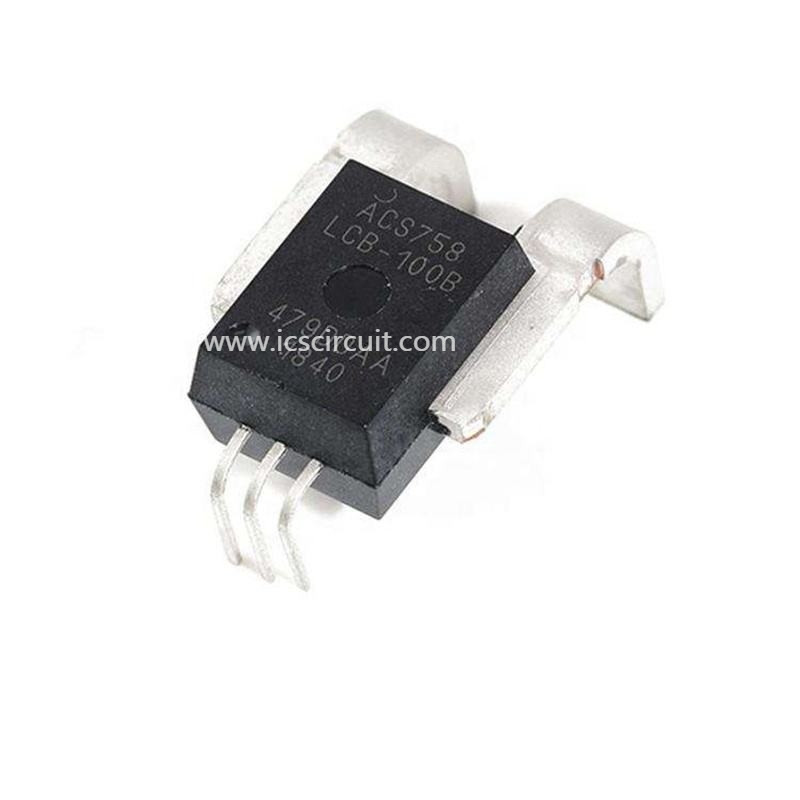

120kHz de sensor huidige zaal acs758lcb-100b-pff-t van controlemechanismeic chip 100A

Van de de SENSOR HUIDIG ZAAL van acs758lcb-100b-pff-t 100A Spaanderac/dc type van IC

Eigenschappen en Voordelen

▪Industrie-leidende lawaaiprestaties door merkgebonden versterker en filterontwerptechnieken

▪Het geïntegreerde schild vermindert zeer capacitieve koppeling van huidige leider om wegens hoge dV/dt-signalen te sterven, en verhindert compensatieafwijking in hoog-kant, hoogspanningstoepassingen

▪De verbetering van de totale productiefout door aanwinst en compensatieversiering over temperatuur

▪Kleine pakketgrootte, met gemakkelijk opzettend vermogen

▪Monolithische Zaal IC voor hoge betrouwbaarheid

▪Ultra-low machtsverlies: 100 μΩ interne leiderweerstand

▪De galvanische isolatie staat gebruik in het economische, hoog-zij huidige ontdekken in hoogspanningssystemen toe

▪3,0 tot 5,5 V, enige leveringsverrichting

▪120 kHz typische bandbreedte

▪3 μs de tijd van de outputstijging in antwoord op stapingangsstroom

▪Outputvoltage evenredig aan AC of gelijkstroom-stromen

▪Fabriek-in orde gemaakt voor nauwkeurigheid

▪De uiterst stabiele output compenseerde voltage

▪Bijna nul magnetische hysterese

Beschrijving

De familie van Allegro® ACS758 van huidige sensor ICs verstrekt economische en nauwkeurige oplossingen voor AC of van gelijkstroom het huidige ontdekken. De typische toepassingen omvatten motorcontrole, ladingsopsporing en beheer, voeding en gelijkstroom-aan-Gelijkstroom convertorcontrole, omschakelaarscontrole, en de opsporing van de te sterke intensiteitfout. Het apparaat bestaat uit een precisie, laag-compensatie de lineaire Zaalkring met een weg van de kopergeleiding dichtbij de matrijs de plaats bepaalde van. Het toegepaste huidige vloeien door deze weg van de kopergeleiding produceert een magnetisch veld dat de Zaal IC in een evenredig voltage omzet. De apparatennauwkeurigheid wordt geoptimaliseerd door de dichte nabijheid van het magnetische signaal aan de Zaalomvormer. Een nauwkeurig, evenredig outputvoltage wordt verstrekt door de laag-compensatie, bijl-gestabiliseerde BiCMOS-Zaal IC, die voor nauwkeurigheid bij de fabriek geprogrammeerd is.

Fabrikant	Allegro MicroSystems, LLC
Reeks	Automobiel, aec-Q100

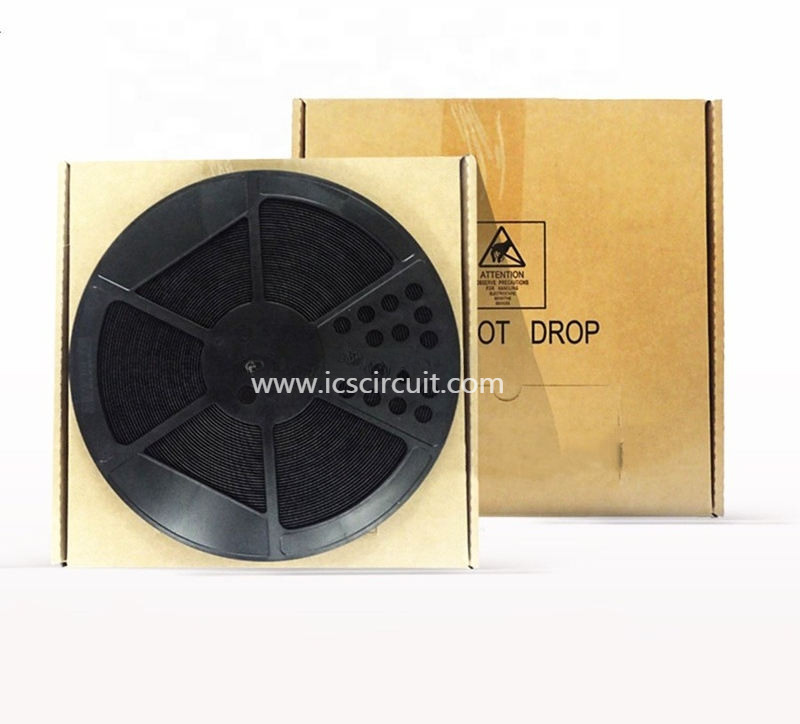

Verpakking	Buis
Deelstatus	Niet voor Nieuwe Ontwerpen
Voor het Meten	AC/DC
Sensortype	Hall Effect, Open Lijn
Huidig - Ontdekkend	100A
Aantal Kanalen	1
Output	Ratiometric, Voltage
Gevoeligheid	20mV/A
Frequentie	Gelijkstroom ~ 120kHz
Lineariteit	±1.25%
Nauwkeurigheid	±2.4%
Voltage - Levering	3 V ~ 5,5 V
Reactietijd	4µs
Huidig - (Maximum) Levering	13.5mA
Werkende Temperatuur	-40°C ~ 150°C
Polarisatie	Tweerichtings
Opzettend Type	Door Gat
Pakket/Geval	5-CITIZENS BAND vormde Lood, PFF
